Лінія зрощення на мінішип

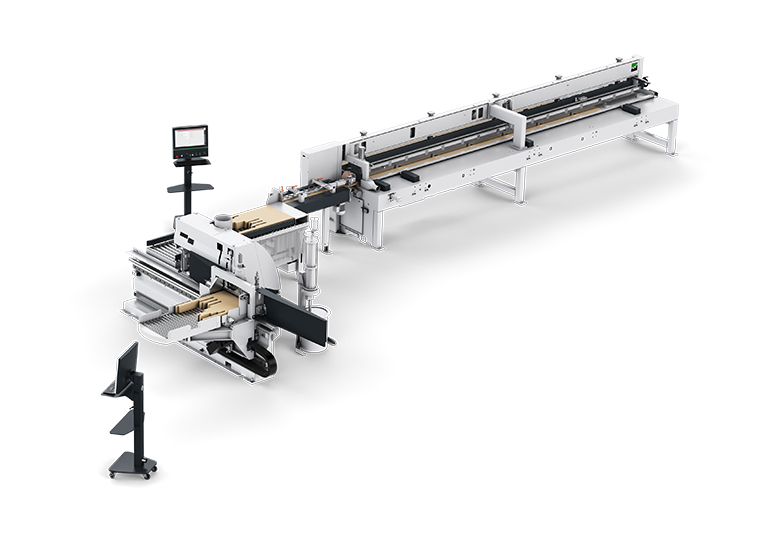

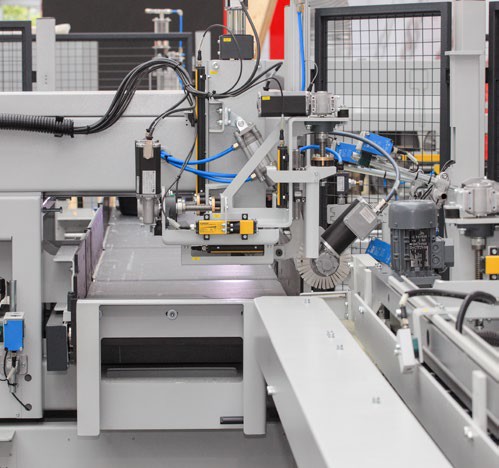

WEINIG SOLID JOINT PS 2500 |
| |
 |
| |
Компактна за своїм виконанням лінія шипового зрощення деревини по довжині WEINIG SOLID JOINT PS 2500 включає всі переваги сучасної техніки WEINIG, високу продуктивність і велику гнучкість. Завдяки моторизованому, на вибір ручному або автоматичному (в моделі WEINIG SOLID JOINT PS 3500) розворотному столу, вона є ідеальним рішенням для ефективної переробки відходів деревини на підприємствах середньої виробничої потужності. У стандартній комплектації лінія розрахована на ширину деревини 205 мм і довжину вхідної деревини від 150 до 1000 мм. Однак можлива також обробка деревини довжиною до 1500 мм. Завдяки збільшенню зусилля пресування до 145 кН (14,5 тонн) можна безпечно і точно обробляти навіть більші поперечні перерізи. |
| |

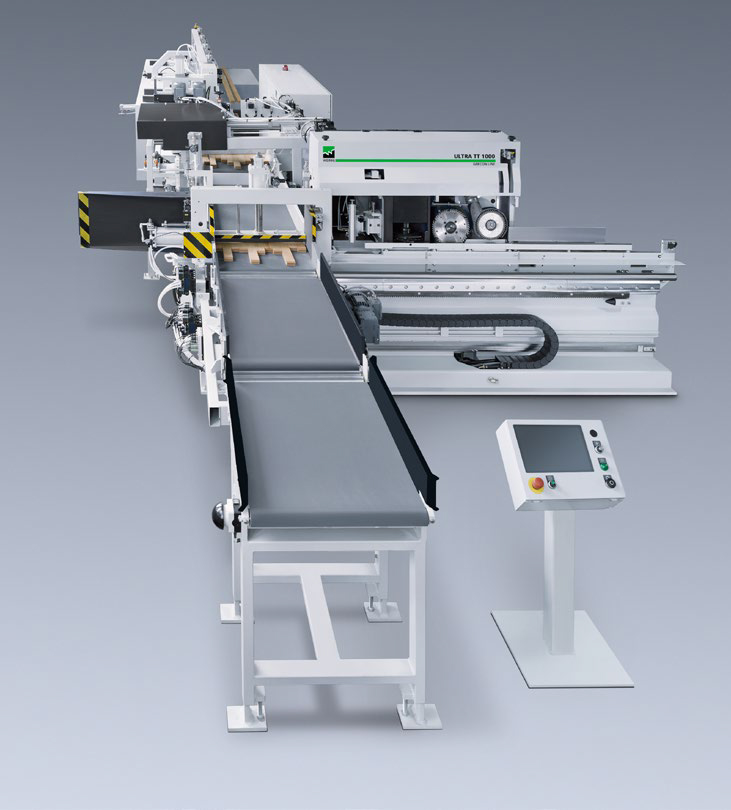

Лінія зрощення на мінішип
WEINIG SOLID JOINT PS 3500 |
| |
 |
| |

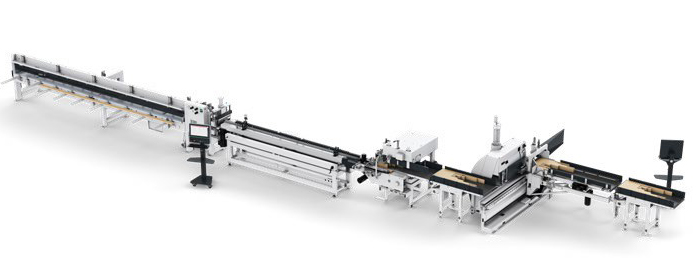

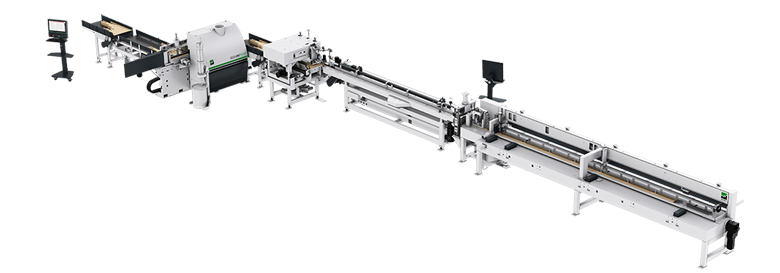

Лінія шипового зрощення деревини по довжині WEINIG SOLID JOINT PS 3500 практично подвоює продуктивність моделі SOLID JOINT PS 3500, причому залишаючись як однофрезерна лінія та при потребі та у відповідному оснащенні має можливість завантажуватись лише одним оператором. Приводний з частотним регулювання фрезерний стіл розвертає пакет заготовок після першого циклу нарізання шипів повністю автоматично, забезпечуючи максимальне завантаження лінії та збільшуючи корисний та ефективний час роботи.
Запатентована система клеєнанесення точно дозує клей та забезпечує рівномірне його нанесення на поверхню шипів. Ви отримуєте якісне, точне, стабільне клеєнанесення без перевитрат, та утримуєте лінію постійно в чистому та охайному вигляді.
Вузол попереднього спресування та підготовки ламелей до завантаження в гідравлічний прес за потреби виготовляється у полуавтоматичному чи автоматичному виконанні в залежності від поперечного січення та довжин заготовок, що зрощуються.
Гідравлічний прес ліній зрощення деревини WEINIG SOLID JOINT PS 2500 та SOLID JOINT PS 3500 зазвичай має довжину максимального склеювання 6100мм, але також за Вашим бажання та необхідністю є можливість виконання і 7200мм. Однією з переваг конфігурації даного двоканального пресу є те що під час пресування ламелі в одному каналі, паралельно без втрати часу на очікування завантажується другий канал для передачі в зону пресування. Якщо Вам не потрібно для виконання певних замовлень використовувати максимальну довжину 6100мм є функція зменшення довжини пресування безступінчато до 3100мм. Або Вам потрібно отримувати декілька зрощених ламелей наприклад 3шт по 2000мм чи 2шт по 2500мм - така можливість також забезпечується і що цікаво повністю автоматично без механічного втручання оператора. |
| |
ПОТУЖНІ ФУНКЦІЇ
ТА КОМПАКТНА ВИСОКОПРОДУКТИВНА ТЕХНІКА |
| |
На компанію WEINIG завжди можна покластися, якщо йдеться про найвищу якість, досконалу техніку та інноваційні комплексні концепції. Саме в ті часи, коли ви хочете скористатися зростаючою популярністю легованих матеріалів з масиву дерева, лінійка SOLID JOINT PS 2500 / 3500 — це вірний вибір. З нею ви отримаєте можливість точно адаптувати рівень автоматизації лінії до своїх потреб. Продумані робочі процеси в поєднанні з видатними технологіями обробки дозволяють задовольнити найвищі вимоги галузі. |
| |
| |
ДОСКОНАЛІСТЬ У ДЕТАЛЯХ |
 |

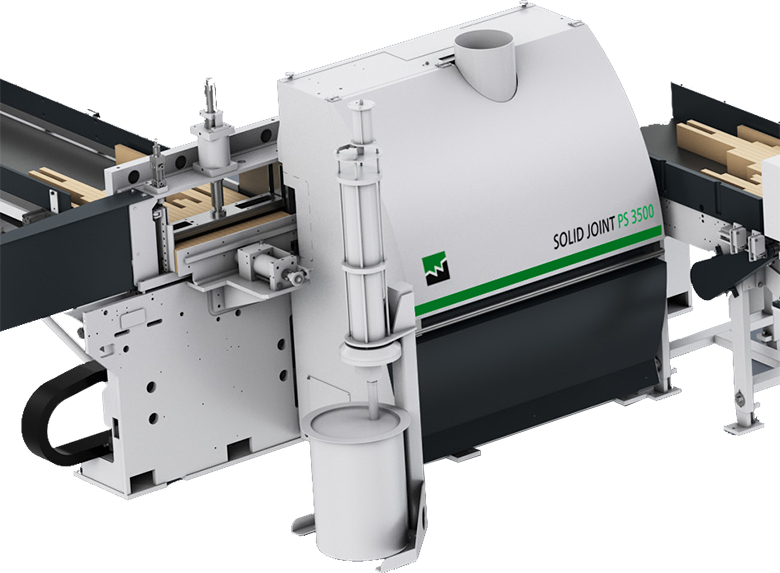

На фрезерному вузлі, призначеному для фрезерування шипових з'єднань на заготовках що зформовані в пакеті (ширина пакета 600 мм, висота фрезерування макс. 205 (225*) мм), деревина спочатку вирівнюється по торцевій стороні, а потім зрізається під прямим кутом. Оптимізований фрезерний агрегат фрезерує профіль шипів у передній частині пакета заготовок. Після повороту на поворотному столі до фрези подається другий торцевий бік. Після другого процесу фрезерування за допомогою запатентованої системи FlankenJet наноситься точно дозована кількість клею. Опціонально можна використовувати верхні та нижні підрізні агрегати, які разом із підйомним шпинделем забезпечують оптимальне фрезерування крайових зубців (якість меблів / паркету). |
|
|
SOLID JOINT PS 3500 — НЕПЕРЕВЕРШЕНА У ВСЕБІЧНОМУ ЗАСТОСУВАННІ |
|
| Завдяки сучасному компактному виконанню робочий процес стає чітким та ефективним. Лінія зрощення SOLID JOINT PS 3500 особливо вирізняється високою продуктивністю, швидкістю та найвищою якістю шипового з'єднання. Завдяки опціональному повністю автоматичному циклу роботи лінії продуктивність виробництва ще більше зростає. |
 |
|
|
| |
ВИСОКИЙ СТАНДАРТ ІНСТРУМЕНТУ |
 |

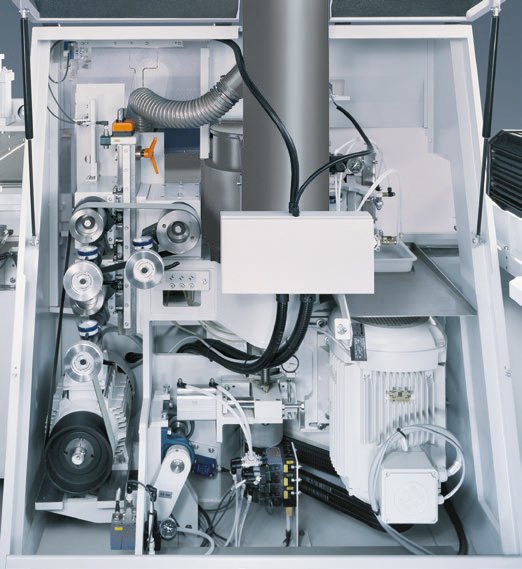

Прецизійні дискові пили верхнього та нижнього підрізних агрегатів мають високоточне регулювання, спеціальної конфігурацї та виконання подрібнювач, а також фреза для шпунтового з’єднання — з можливістю регулювання з точністю до 1/100 мм — становлять основу для виготовлення точних високоякісних шипових профілів. Ріжучі пилки працюють синхронно. Вони врізаються в деревину, запобігаючи вириванню на виході. Непрямий привід шпинделів інструментів WEINIG, що не потребують технічного обслуговування, забезпечує високий запас потужності та обробку коротких деталей без вібрацій. Таким чином можна отримати високу якість зубців, точну та без відколів аж до основи зубця, а також забезпечити абсолютно герметичне з'єднання деревини. |
|
| |
ІДЕАЛЬНЕ ПОЄДНАННЯ ДЛЯ ПІДВИЩЕННЯ ПРОДУКТИВНОСТІ |
| |
Для ефективного робочого процесу необхідне безперебійне виробництво. Саме тому компанія WEINIG завжди пропонує до своїх верстатів ідеальні доповнення та опції |
| |
| |

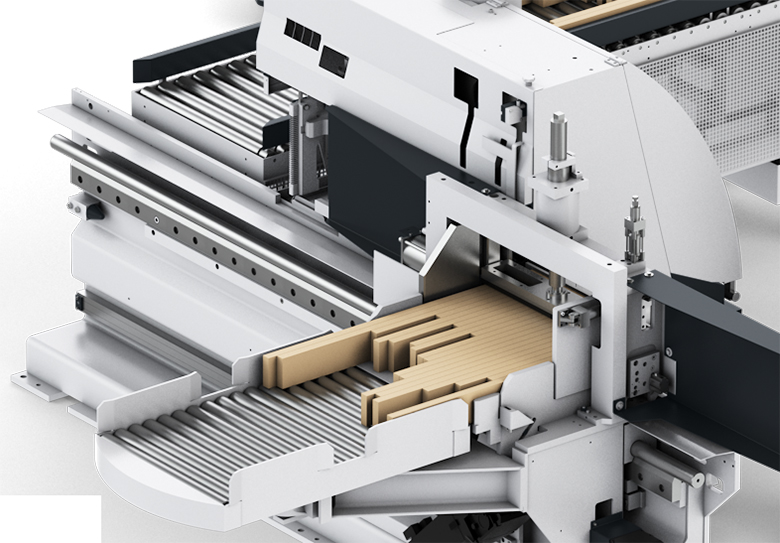

РОЗВОРОТНИЙ СТІЛ |
 |
За допомогою поворотного столу, що рухається разом з лінією, пакети заготовок транспортуються від завантажувача до фрезерного агрегату. Основне завдання поворотного столу полягає в повертанні пакетів заготовок між етапами обробки. Якщо в лінії зрощення WEINIG SOLID JOINT PS 2500 переміщення пакетів і їхнє повертання здійснюються вручну, то в лінії зрощення WEINIG SOLID JOINT PS 3500 ці процеси автоматизовані. Повністю автоматичний поворотний стіл з конвеєром і сервоприводом забезпечує підвищення продуктивності лінії до 40 %. Подовження поворотного столу дозволяє обробляти заготовки довжиною до 1500 мм. |
|
|
СТАНЦІЯ ПЕРЕДАЧІ |
|
Розділення фрезерованих пакетів заготовок є одним із визначальних факторів загальної продуктивності лінії зрощення. У моделі SOLID JOINT PS 2500 ми розробили три станції передачі для різних рівнів продуктивності та ступенів автоматизації. Від компактної ручної системи розділення з низькою продуктивністю до повністю автоматизованого виробництва з найвищою продуктивністю. |
 |
|
|
| |

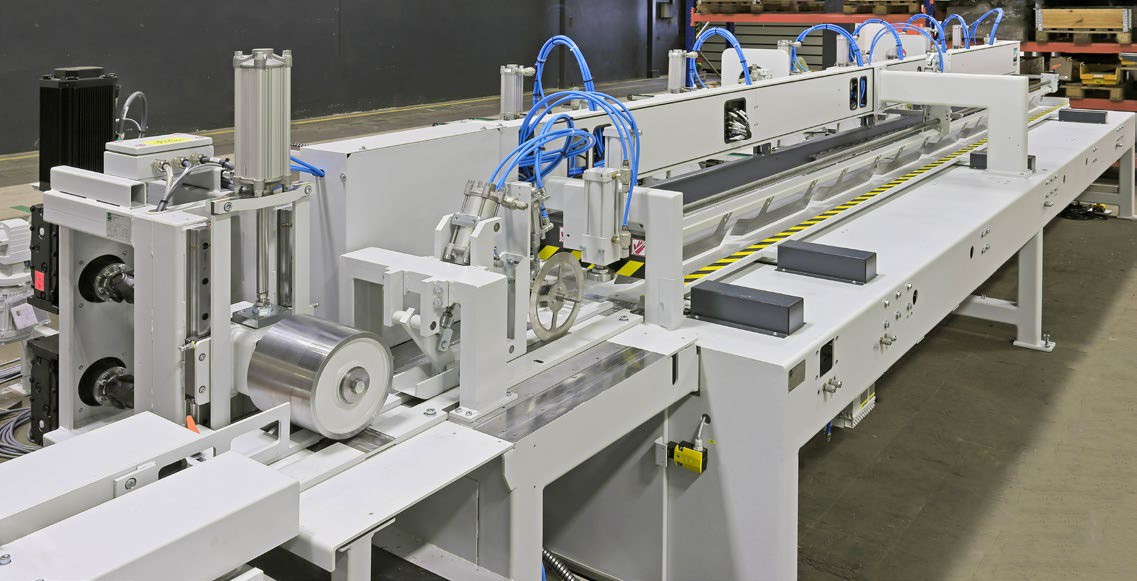

ПРЕС |
 |
За допомогою преса окремі оброблені деталі деревини пресуються в дошку чи брус з міцним з'єднанням. Прес складається з каналу наповнення та пресувального каналу. Залежно від способу подачі, деталі деревини транспортуються в канал наповнення в напівавтоматичному або повністю автоматичному режимі. Коли канал наповнюється відповідно до кінцевої довжини, виконується обрізка, а поперечні штовхачі транспортують брус у пресувальний канал. Сила пресування подається з одного боку з торцевої сторони.
Завдяки різним довжинам конструкції прес можна ідеально адаптувати до максимальної кінцевої довжини, визначеної замовником. Проміжні розрізи на вході в прес дозволяють отримувати декілька довжин. Пили для обрізки на виході з преса забезпечують найвищу точність при виготовленні декількох довжин. |
|
| |
ОПТИМАЛЬНЕ РІШЕННЯ ДЛЯ ВАШОГО ВИКОРИСТАННЯ |
| |
Скористайтеся досвідом експертів WEINIG: на якому обладнанні ви зможете виготовляти свою продукцію з найбільшою економічною вигодою та у бажаній якості? Чи зможете ви ефективніше використовувати своє обладнання завдяки новому програмному забезпеченню? Коли вам варто перейти на обладнання нового покоління WEINIG для шипового з'єднання або придбати його? Ми з радістю надамо вам індивідуальну консультацію. |
|
| |

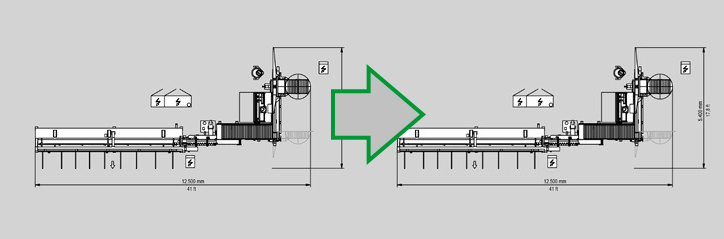

SOLID JOINT PS 2500 / SOLID JOINT PS 3500
- з напівавтоматичним вузлом передачі заготовок
- до 60 деталей/хв
|
 |
| |

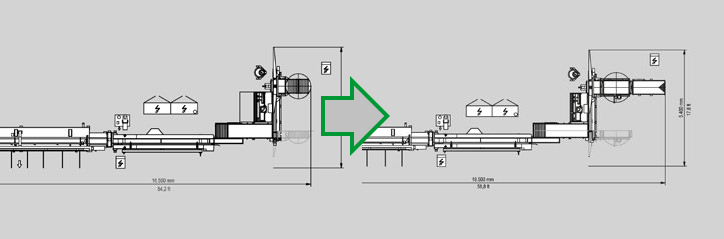

SOLID JOINT PS 2500 / SOLID JOINT PS 3500 COMFORT
- з напівавтоматичним вузлом передачі заготовок
- до 80 деталей/хв,
автоматичне вимірювання довжини |
 |
| |

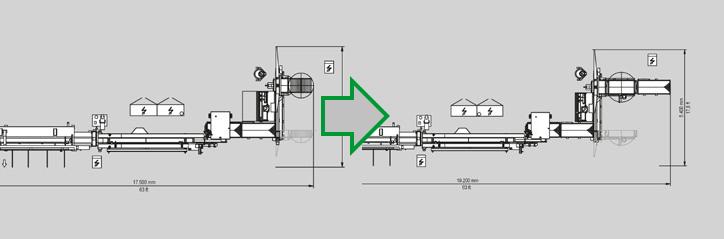

SOLID JOINT PS 2500 / SOLID JOINT PS 3500 LEISTUNG
- з автоматичним вузлом передачі заготовок
- до 100 деталей/хв,
автоматичне вимірювання довжини |
 |
|
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
WEINIG SOLID JOINT PS 2500/3500 |
|
 |
НАЗВА ПОЗИЦІЙ |
SOLID JOINT PS2500 |
SOLID JOINT PS3500 |
| Довжина на вході мін./макс. |
150 - 1000(1500*) мм |
(150*)200 - 1000(1500*) мм |
| Ширина мін./макс. |
(30*)40 - 205(225*) мм |
(30*)40 - 205(225*) мм |
| Товщина мін./макс. |
(16*) 20 - 80(100*) мм |
(16*)20 - 80(100*) мм |
| Довжина кінцева |
до 6100 мм** |
до 6100 мм** |
Сила пресування |
120 kN/12t (145 kN/14,5t*) |
120 kN/12t (145 kN/14,5t*) |
Переріз деревини при 10/11 мм (м'які породи) |
100 cм² (120 cм² *) |
100 cм² (120 cм² *) |
| Переріз деревини при 10/11 мм (тверді породи) |
80 см² (96 см² *) |
80 см² (96 см² *) |
Продуктивність (вертикальне шипування)
при розмірах 30×90×400 мм та 80% коеф. завантаження |
12,2 м/хв |
19,2 - 21,3 м/хв |
Продуктивність (горизонтальне шипування)
при розмірах 22×50×350 мм та 80% коеф. завантаження |
6,2 м/хв |
11,7 м/хв |
| Тип фрезерного вузла |
з ручним розворотним фрезерним столом |
з автоматичним розворотним фрезерним столом |
| Передача |
напівавтоматична / автоматична |
напівавтоматична / автоматична |
| Прес |
двоканальний |
двоканальний |
Статистика виробництва |
✔ |
✔ |
Система діагностики |
Ⓞ |
Ⓞ |
Різні довжини (напівавтоматично) |
Ⓞ |
Ⓞ |
Проміжні різи (автоматично) |
✔ |
✔ |
| Підрізні агрегати знизу/зверху |
Ⓞ |
Ⓞ |
| Товщина заготовки, мін. 16 мм |
Ⓞ |
Ⓞ |
| Товщина заготовки, макс. 100 мм |
Ⓞ |
Ⓞ |
| Ширина заготовки, мін. 30 мм |
Ⓞ |
Ⓞ |
| Упор рухомий, вирівнювання деталей в пакеті |
Ⓞ |
✔ |
Контроль пакету заготовок |
Ⓞ |
✔ |
Захист від сколів |
✔ |
✔ |
| Система клеєнанесення, FlankenJet |
✔ |
✔ |
| Контроль нанесеня клею, GlueEye Vision |
Ⓞ |
Ⓞ |
Комунікація (телесервіс) |
Ⓞ |
Ⓞ |
Запас потужності приводів фрезерних шпинделів |
Ⓞ |
Ⓞ |
Подача фрезерного столу з частотним регулюванням |
✔ |
✔ |
Подача фрезерного столу з сервоуправлінням |
Ⓞ |
Ⓞ |
*опціонально
**інші довжини за запитом |
|
|
✔стандарт
Ⓞ опція |
|
|
|
Можливі зміни технічних характеристик. Інформація та ілюстрації на цій сторінці містять також елементи спеціального обладнання, які не входять до стандартної комплектації. Захисні кришки частково зняті для фотографування.
|
|
|
|
|
