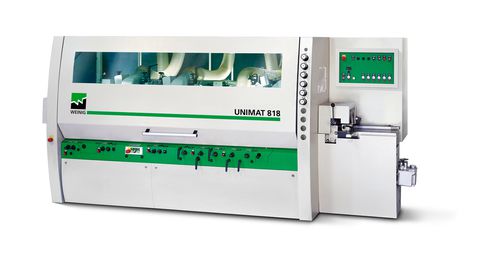

WEINIG Unimat 800: Силовой пакет для тяжелых условий |
|
| |
 |
|
| |
Серия WEINIG Unimat отличается великолепным соотношением цены и производительности при выдающемся качестве. Unimat 800 — это самый мощный станок серии Unimat, обладающий очень прочной станиной. Кроме того, Unimat 800 серийно оснащается гидравлическими контропорами и мощной подающей системой. С этим станков вам не потребуется идти на компромиссы даже при многосменном режиме работы.
В Unimat 800 воплощена превосходно согласованная концепция применения. Изготавливаете ли вы рейки и бруски, широкие профили или вам требуется только предварительное строгание, — с Unimat 800 вы готовы к выполнению любых требований. В сочетании со средствами механизации он обеспечивает чрезвычайно высокую производительность. |
|
| |
|
|
|
|
|
| |
|
|
| |
Преимущества WEINIG Unimat 800 |
|
| |
|
|
| |
Выдающее качество поверхностей даже при высоких скоростях подачи |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Unimat 800 гарантирует оптимальную согласованность инструмента и станка. Концерн WEINIG предлагает высшее качество обработки — от станины из серого чугуна и стола станка до шпинделей. Это качество, обеспечивающее максимально возможную плавность работы, отражается в качестве поверхностей обработанных деталей. Кроме того, такая точность гарантирует прецизионное изготовление профилей даже при высоких скоростях подачи. |
|
| |
|
|
| |
Повышенная производительность |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Благодаря чрезвычайно прочной станине и высоким скоростям подачи станок Unimat 800 наилучшим образом подходит для таких областей применения, как предварительное строгание, когда при многосменной работе необходим высокий уровень эксплуатационной надежности и малые периоды простоев. Unimat 800 создает все необходимые условия, чтобы самым лучшим образом соответствовать таким требованиям. |
|
| |
|
|
| |
Быстрая смена размеров и профилей |
|
| |
|
|
| |
 |
|
| |
|
|
| |
С помощью системы управления станка переключение на другие размеры или профили не составляет проблемы. Система указывает заданные значения для положения шпинделей. При необходимости производится автоматическое позиционирование осей станка по ширине и высоте посредством соответствующих приводов. Переналадка станка выполняется за минимальное время, после чего можно снова начать работу. |
|
| |
|
|
| |
Высокая точность повторяемости |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Система управления станка в состоянии сохранить значения настройки для каждого профиля. Если позже снова потребуется изготовить какой-либо профиль, система управления использует уже сохраненные параметры. Это облегчает процесс наладки. А для оператора это означает повышение безопасности, так как опасность возникновения ошибки сводится к минимуму. |
|
| |
|
|
| |
Точное изготовление профилей |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Качество вашей конечной продукции начинается у нас во время производства и монтажа. Ключевым аспектом в данном случае является точность изготовления, которая отвечает за то, чтобы свести к минимуму вибрации в станке и обеспечить точное нахождение под прямым углом стола и упора станка по отношению друг к другу. Дополнительные прижимные элементы обеспечивают плавное перемещение деталей вдоль упора станка. Результатом этого является производство точных профилей. |
|
| |
|
|
|
|
|
| |
|
|
| |
Это полезно знать |
|
| |
|
|
| |

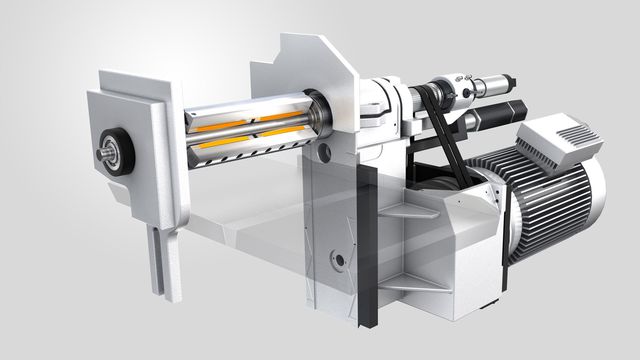

Гидравлическая контропора |
|
| |
|
|
| |
 |
|
|
|
|
| |
Чтобы обеспечить высокое качество обрабатываемых поверхностей, при высоких скоростях подачи не обойтись без джойнтирования. Однако для джойнтирования требуется очень малый допуск по точности вращения инструментов. Такая точность вращения достигается благодаря применению инструментов с гидравлическим креплением, которые опираются на контропору, расположенную с передней стороны станка. В стандартную комплектацию станка Unimat 800 входят гидравлические контропоры, что гарантирует высокую плавность вращения и, несмотря на большую рабочую ширину, большую точность при изготовлении продукции. |
|
| |
|
|
| |

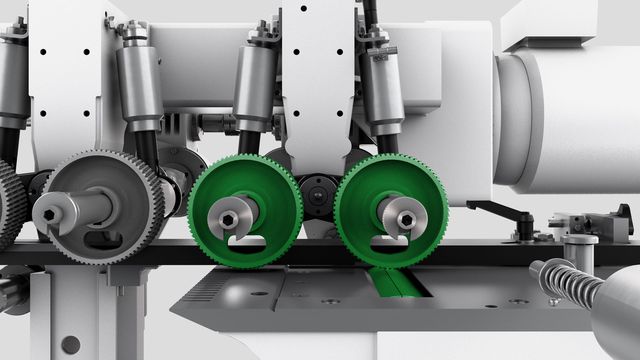

Втягивающий механизм |
|
| |
|
|
| |
 |
|
| |
|
|
| |
В зависимости от состояния сырья может потребоваться мощный втягивающий механизм станка, прежде всего, для искривленных, сырых или тяжелых заготовок. На Unimat 800 установлен мощный 3-валковый втягивающий механизм, который гарантирует надежную подачу материала в станок. Как раз в комбинации с механизацией подачи материала этот 3-валковый механизм обеспечивает оптимальное втягивание планок и досок. |
|
| |
|
|
|
|
|
| |
|
|
| |
Возможности расширения |
|
| |
|
|
| |

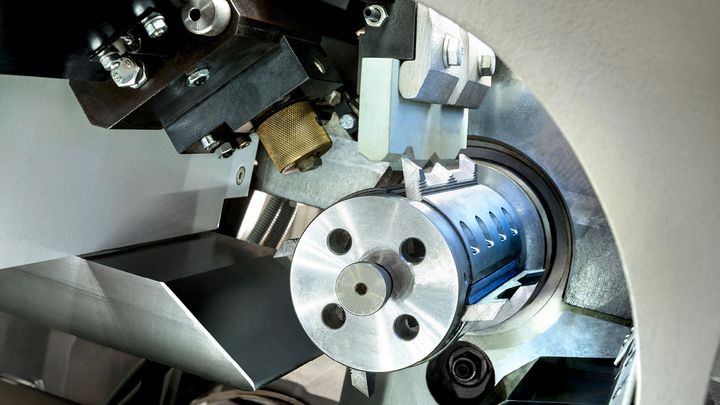

Система джойнтирования |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Технология джойнтирования и гидроинструменты обеспечивают высокое качество поверхностей. Вы можете выбрать это сочетание для станка Unimat 800 и воспользоваться многочисленными преимуществами: джойнтированные, разработанные концерном WEINIG инструменты создают абсолютно одинаковую окружность резания всех ножей на ножевой головке, результатом чего является соответствующее высокое качество поверхностей. Возможно применение как прямого джойнтера для гладкого строгания (с ручным управлением), так и автоматического профильного джойнтера. Ноу-хау и опыт концерна WEINIG гарантируют полную надежность этой амбициозной технологии. |
|
| |
|
|
| |

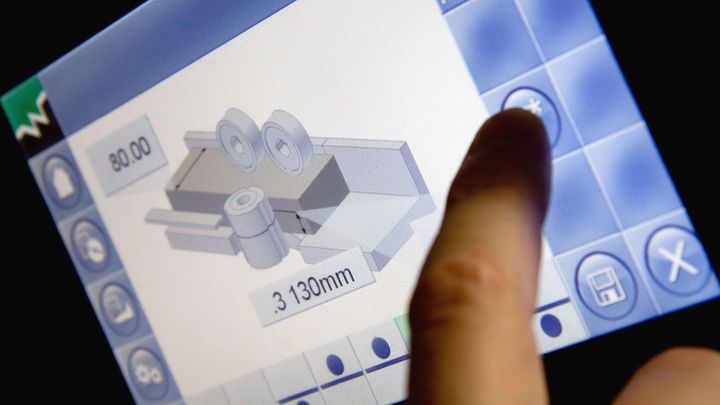

EasyCom |
|
| |
|
|
| |
 |
|
| |
|
|
| |
EasyCom — это компактная компьютерная система управления, ориентированная на изготовление деталей и расположенная непосредственно на станке Unimat 800. Для работы с системой используется интуитивно понятный интерфейс на сенсорном экране. Вы сразу получаете точную информацию и отслеживаемые сведения о текущем состоянии наладки каждого отдельного элемента Unimat 800. С помощью EasyCom можно управлять инструментами на станке, вводить новые данные инструментов после заточки и сохранять дополнительные значения регулировки. Изменение размеров по ширине и толщине при строгании выполняется простым нажатием кнопки. EasyCom повышает уровень готовности станка к работе и помогает вам улучшить качество изготавливаемых деталей, позволяя быстро и просто повторить в любой момент ранее использовавшиеся настройки. |
|
|
|
|
| |
|
|
| |
Области применения |
|
| |
|
|
| |
Профилированные бруски |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Наша основная компетенция
Профилирование брусков всех видов с давних пор является основной компетенцией концерна WEINIG. При профилировании изготавливается очень широкий спектр конечной продукции, которая, однако, предъявляет одинаковые требования к станку: высокая точность профиля с выдающимся качеством поверхностей и шагом резания при строгании.
Технологии WEINIG непрерывно задают новые критерии в этой области. Основой этого являются прочные станины станков с прецизионными столами и точно расположенный в правом углу упор. Все свое превосходство станки WEINIG демонстрируют тогда, когда требуется динамика: шпиндели с большой точностью вращения, мощная подающая система и соответствующие прижимные элементы.
Превосходная согласованность этих компонентов гарантирует плавное перемещение деталей через станок в определенном положении. Результатом является легендарное качество WEINIG для вашей продукции: высокая точность профилей, выдающееся качество поверхностей и равномерное строгание. |
|
| |
|
|
| |

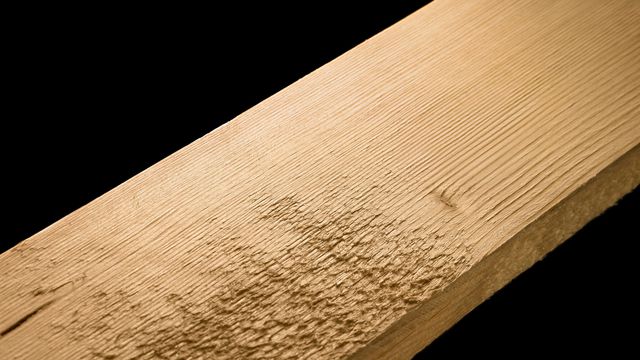

Предварительное строгание |
|
| |
|
|
| |
 |
|
| |
|
|
| |
При промышленной обработке древесины все большую роль играет максимальное использование сырья. В связи с этим применяются сканеры, чтобы идентифицировать дефектные места, а затем обрезать их при торцовке. В начале всей технологической цепочки необходимо предварительное строгание, чтобы сканер мог работать с чистой поверхностью. В соответствии с этим требуется снимать минимальную стружку, а также работать с большой скоростью подачи.
В этом сегменте концерн WEINIG предлагает как простые решения с очень хорошим соотношением цены и качества, так и инновационные решения с уникальной технологией: начиная от гидроинструментов, джойнтеров, установленных под углом и плавающих шпинделей и до скорости подачи 300 м/мин. Конечно же, помимо самих станков WEINIG также предлагает соответствующие средства механизации. Благодаря этому будут выполнены все ваши пожелания к предварительному строганию! |
|
| |
|
|
|
|
|
| |
|
|
| |
Технические характеристики Unimat 800 |
|
| |
|
|
| |
| Мин./макс. высота обработки |
8–160 мм |
| Мин./макс. ширина обработки |
20–310 мм |
| Частота вращения |
6000 об/мин |
| Электронные индикаторы |
Стандарт |
| Система Memory |
Опция |
| EasyCom |
Опция |
| Радиальная регулировка левой и верхней оси с ЧПУ |
Опция |
| Макс. диаметр горизонтального инструмента
(кроме 1-го нижнего) |
250 мм |
| Макс. диаметр вертикального инструмента |
250 мм |
| Скорость подачи, с регулировкой по частоте |
6–36 м/мин |
| Скорость подачи с регулированием частотным преобразователем 6–60 м/мин |
Опция |
| Хромированные стол и упоры станка |
Стандарт |
| Макс. мощность двигателя вертикального шпинделя
(серийно / опция) |
7,5 / 15 кВт |
| Макс. мощность двигателя горизонтального шпинделя
(стандарт / опция) |
11 / 37 кВт |
|
|
