Прецизійне заточування інструменту під власним контролем |
|
 |
|
Зробіть себе незалежними! Оптимально використовувати найшвидші стругально-калювальні верстати та найефективніші системи налаштування можна лише тоді, коли необхідні інструменти завжди готові до використання в найкоротші терміни. Тільки якщо ви виготовляєте власні інструменти, ви можете тримати під контролем всі фактори: час, якість і витрати на інструменти. Компанія WEINIG пропонує ідеальну універсальну комбінацію: стругально-калювальні верстати, інструменти та серію верстатів SOLID GRIND для заточування інструментів. Це тому, що WEINIG не тільки фокусується на стругально-калювальних верстатах, але й враховує все інше необхідне допоміжне обладнання, щоб ви також були в курсі всіх робочих етапів, що передують виробництву.
Заточувальний верстат WEINIG SOLID GRIND 960 P - найкращий вибір для вашої майстерні по заточуванню дереворізального інструменту, оскільки він гарантує точність заточування менше 0,005 мм! Доповнений іншими пакетами оснащення, він стає індивідуальним верстатом для заточування чи виготовлення профільних ножів, без якого ви не захочете обійтися. |
|
|
Основні переваги заточного верстату WEINIG SOLID GRIND 960 P |
|
|
Висока точність заточування |
|
 |
|
З Rondamat ви можете оптимально підготувати своє виробництво, залежно від того, що вам потрібно в даний момент. Це означає, що у вас є потрібні інструменти в потрібному місці в потрібний час. Ви тримаєте під контролем весь процес, від підготовки до виробництва, і можете гнучко керувати ним. |
|
|
|

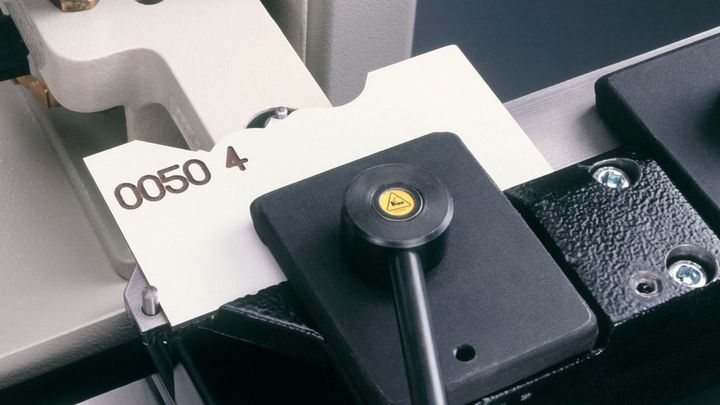

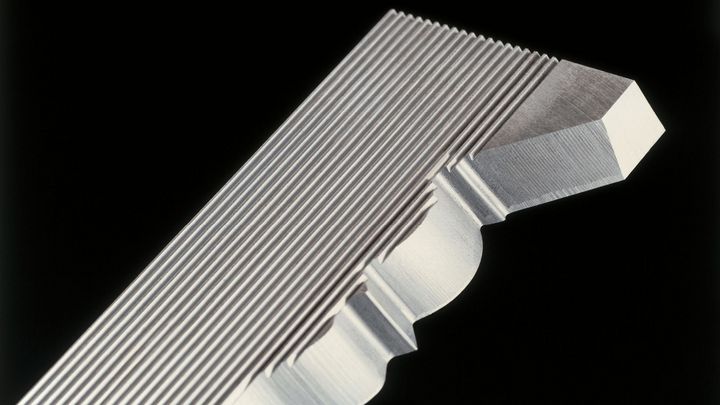

Висока точність відтворення раніше виготовленого профільного ножа |
|
 |
|
Контур профілю переноситься на ніж за допомогою копіювального штифта. Ця випробувана і перевірена техніка гарантує високий ступінь точності профілю. Якщо шаблон зберігається, його можна використовувати повторно в будь-який час - як для переточування, так і для заточування нових ножів. Концепція верстата WEINIG SOLID GRIND 960 P гарантує високу точність відтворення. |
|
|
|
Гнучко підлаштовується під параметри інструменту |
|

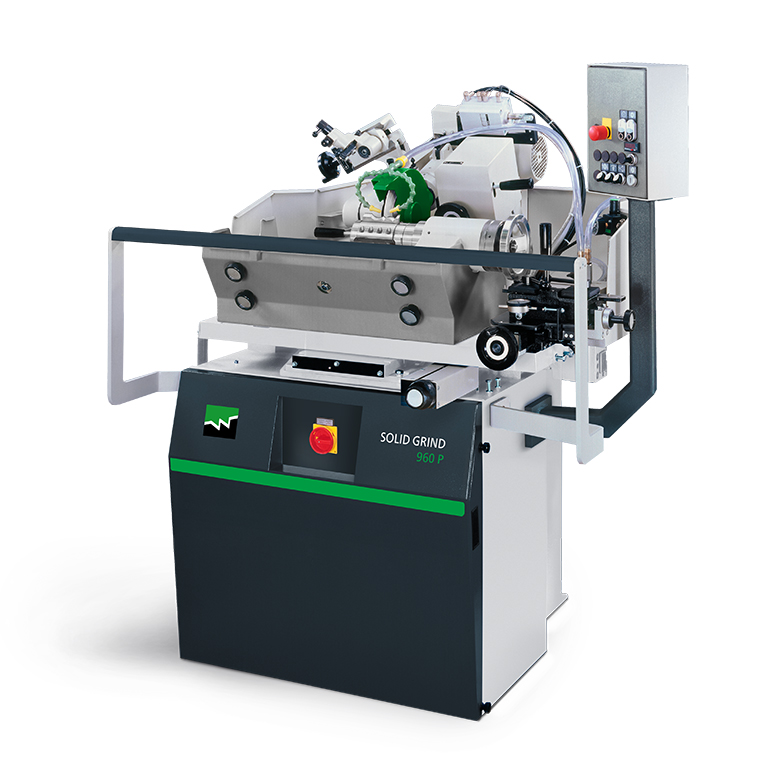

.jpg "WEINIG SOLID GRIND 960 P") |
|
Інструмент в цілому і ріжуча кромка зокрема мають багато параметрів, які в кінцевому підсумку визначають якість продукту. WEINIG SOLID GRIND 960 P можна гнучко налаштувати на відповідні вимоги щодо кута заднього зазору, кута бічного зазору, напрямку обертання або швидкості, незалежно від сфери застосування інструменту. |
|
|
|

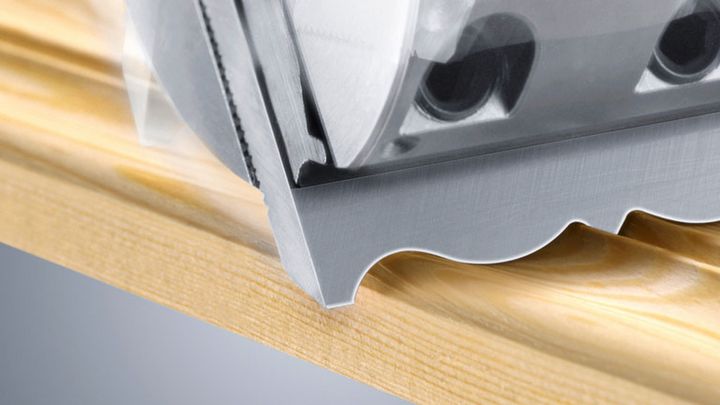

Ідеально підходить для калювальних верстатів |
|
 |
|
Взаємодія між інструментом і верстатом має вирішальне значення для якості кінцевої продукції. З WEINIG SOLID GRIND ви отримуєте оптимальний заточний верстат, який нічим не поступається за точністю стругально-калювальному чотирибічному верстату WEINIG. З комплексною системою WEINIG чотирибічний верстат, SOLID GRIND та інструментів WEINIG ви можете бути впевнені, що взаємодія між інструментом та верстатом працює бездоганно. |
|
 |
|
Це важливо знати!
Допоміжне обладнання до WEINIG SOLID GRIND 960 P |
|
| |
|

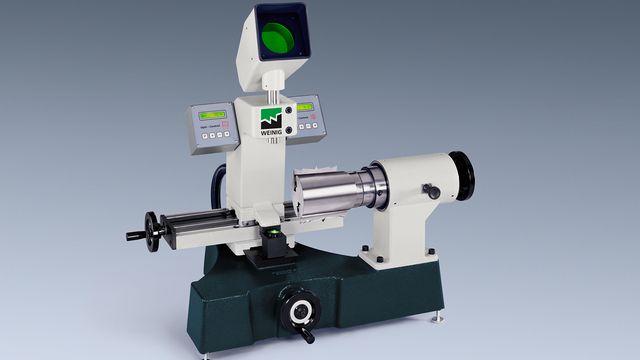

Вимірювання інструментів |
|
 |
|
Висока точність процесу заточування на WEINIG SOLID GRIND 960 P закладає основу для точного виготовлення профілю на чотирибічному стругально-калювальному верстаті. Однак ефективність при налаштуванні верстата вимагає вимірювання інструментів. Це пов'язано з тим, що чотирибічний верстат можна налаштувати тільки таким чином, щоб шпинделі були точно розташовані, а перша заготовка вийшла з верстату з вірним профілем на основі виміряних значень. WEINIG OptiControl є ідеальним вимірювальним стендом, оскільки звідси дані можуть передаватися безпосередньо в систему керування верстатом. Це дозволяє уникнути трудомістких робіт з налаштування верстату і гарантує високий рівень точності профілю. |
|
 |
|
|
|

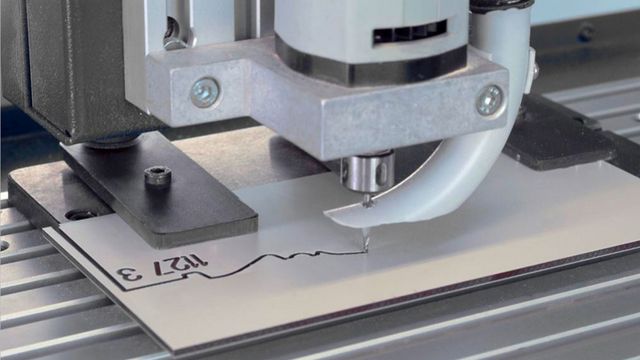

Виготовлення / фрезерування шаблонів |
|
 |
|
WEINIG SOLID GRIND 960 P - це копіювально-заточувальний верстат, тобто контур профілю шаблону переноситься на лезо. Для цього WEINIG пропонує пристрій для виготовлення / фрезерування шаблонів, який є ідеальним доповненням до верстата WEINIG SOLID GRIND 960 P. За допомогою цього пристрою шаблони профілів фрезеруються за дуже короткий час, а інструменти можуть бути заточені. Фрезерний верстат має систему CAD/CAM, що означає, що контури профілю можуть бути імпортовані або накреслені. Потім шаблон фрезерується під контролем ЧПУ, що гарантує високий рівень точності. |
|
|
|

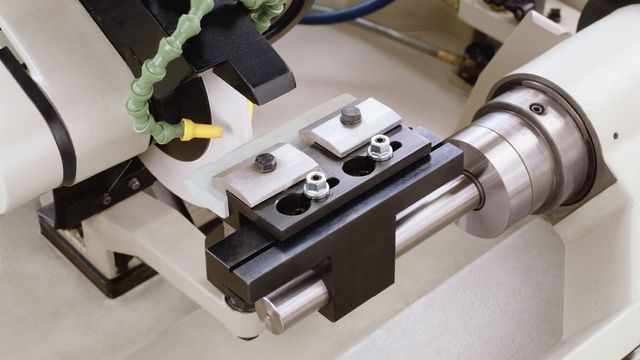

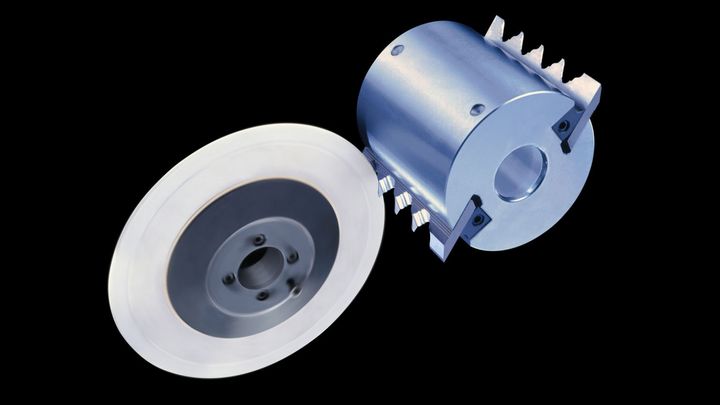

Профілювання шліфувальних каменів - Джоінтерів |
|
 |
|
Шліфування / джоінтування інструменту - це складний процес, який служить для приведення всіх ножів інструменту до одного і того ж радіусу різання і, таким чином, скорочення кроку стругання на кількість ножів. У профільному стругально-калювальному верстаті наприклад WEINIG Hydromat джоінтувальний камінь також повинен бути профільованим. WEINIG SOLID GRIND 960 P гарантує, що джоінтувальний камінь шліфується з такою ж точністю, як і ножі, що є основною передумовою для належного функціонування системи. |
|
|
Корисні опції та доповнення до WEINIG SOLID GRIND 960 P |
|
|

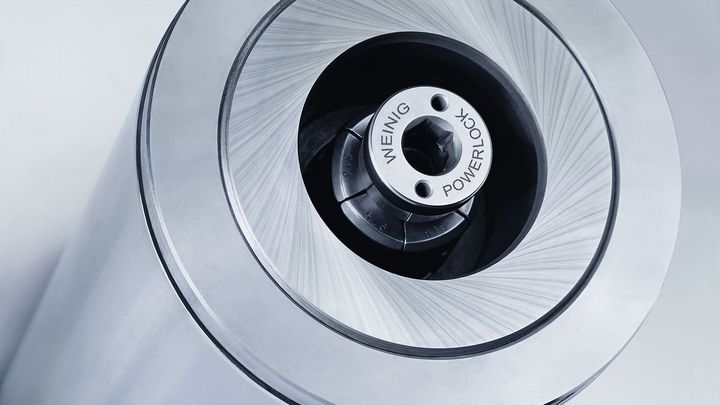

Система фіксації інструментів PowerLock |
|
 |
|
Система PowerLock в чотрибічному верстаті забезпечує надзвичайно високу точність центрування при фіксації інструментів та скорочує час переналагодження. Звичайно, ви також можете оснастити свій Rondamat 960 тримачем PowerLock. За допомогою адаптера на WEINIG SOLID GRIND 960 P з тримачем PowerLock можна також заточувати звичайні інструменти з різними посадковими діаметрами, наприклад 40 мм, 50 мм. |
|
|
|
Пакет Comfort |
|
|
|
Зручність та комфорт керування відіграє важливу роль у всіх верстатах WEINIG, включаючи WEINIG SOLID GRIND 960 P. Цей пакет робить керування вашим Rondamat ще простішим, оскільки регулювання кута заднього зазору, кута бокового зазору та подачі шліфувального круга здійснюється одним натисканням кнопки, а отже, дуже точно. |
|
|
|

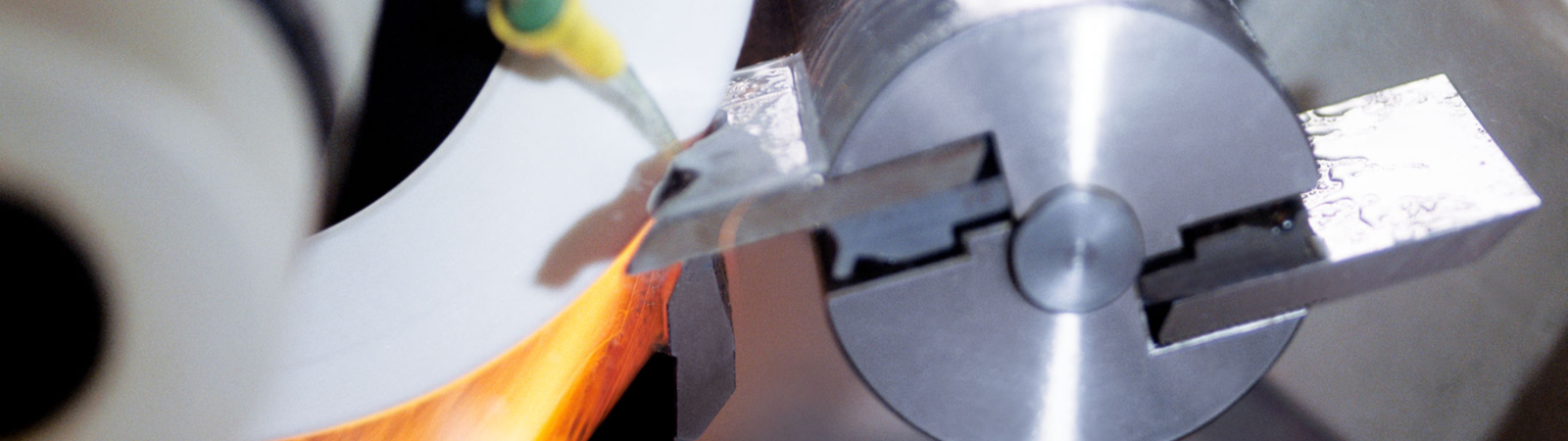

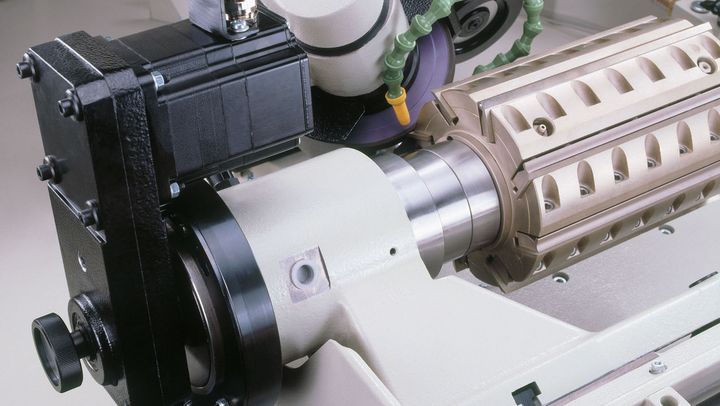

Автоматичне заточування прямих ножів в ножовій головці |
|
 |
|
Моторизовані процеси характеризуються високою точністю повторення і часто є швидшими, ніж ручні процеси. Тому WEINIG SOLID GRIND 960 P пропонує можливість автоматичного шліфування прямих ріжучих ножів ножових головок. Це особливо корисно для інструментів з більш ніж двома ножами, оскільки WWEINIG SOLID GRIND 960 P повертає інструмент на відповідний кут відповідно до кроку. Тим часом оператор може виконувати інші завдання. |
|
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
WEINIG SOLID GRIND 960 P |
|
НАЗВА ПОЗИЦІЙ |
ЗНАЧЕННЯ |
| PowerLock-System |
Ⓞ |
| Ширина інструменту, макс. СТАНДАРТ |
240 мм |
| Ширина інструменту, макс. ОПЦІЯ |
360 мм |
| Автоматичне заточування прямих ножів в ножовій головці |
Ⓞ |
| Діаметр інструментів мін./макс. |
100 - 300 мм |
| Кількість ножів, автоматичне заточування |
2 - 16 |
| 4-ступінчаста частота обертання шліфувального шпинделя, 1700 - 2000 - 2400 - 3000 об/хв |
✔ |
| Частота обертання шліфувального шпинделя з частотним регулюванням 1500 - 3000 об/хв |
Ⓞ |
| Привід шліфувального шпинделя |
1,1 кВт |
| Сумарне навантаження |
2 кВт |
| ПАКЕТ заточування твердосплаву |
Ⓞ |
| ПАКЕТ комфорт |
Ⓞ |
| ПАКЕТ заточування кінцевих фрез |
Ⓞ |
| ПАКЕТ профілювання джоінтерних каменів |
Ⓞ |
|
| |
|
Weinig Rondamat 960
