Універсальний розкрійний верстат |
| |
незамінний помічник для підприємств будь-якого рівня |
| |
 |
| |
Справжній WEINIG SOLID RIP FX 210 - це універсальні можливості застосування на малих, середніх і великих підприємствах. Де б не різали дошки, плити або панелі, WEINIG SOLID RIP FX 210 зарекомендував себе як ефективний, гнучкий верстат для розкрою деревини. Клієнти особливо цінують її високу гнучкість, оптимальний вихід деревини та можливість роботи однією людиною. WEINIG SOLID RIP FX 210: рішення для універсального використання! Крім суцільної деревини, можна різати багато інших матеріалів, наприклад, пластик, алюміній і різноманітні типи плит.

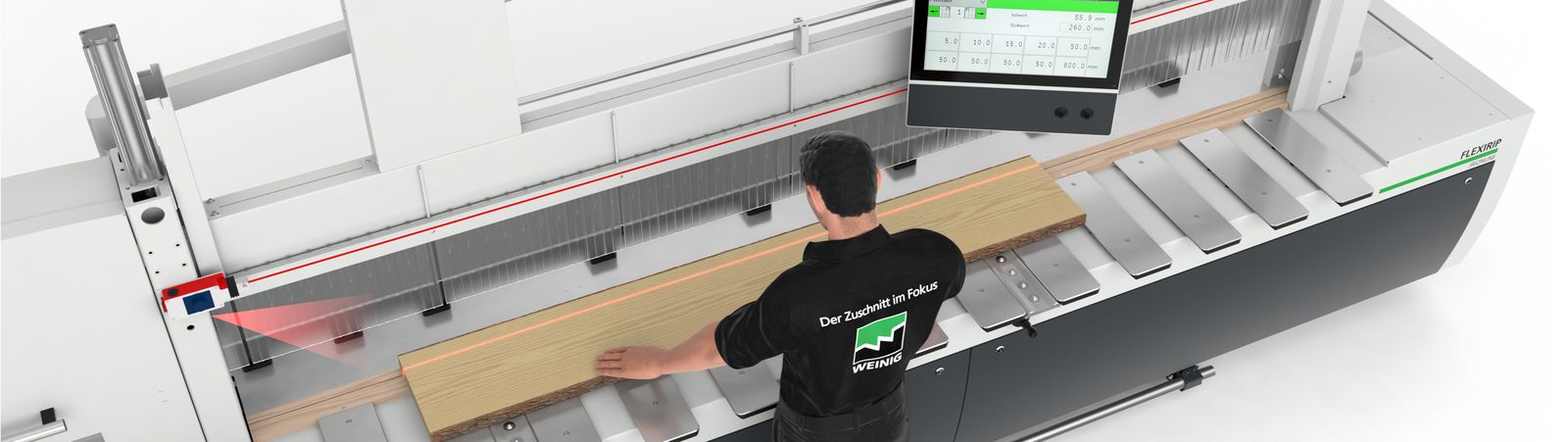

WEINIG SOLID RIP FX 210 має довжину різання та ефективну ширину відповідно до розмірів вашої заготовки. Робота проста: покладіть заготовку на стіл верстата і зафіксуйте її, запустіть різання за допомогою педалі! Коли педаль відпускається, пильний диск опускається і повертається у вихідне положення. Швидкість різання плавно регулюється в діапазоні від 0 до 80 м/хв. |
|
| |
WEINIG SOLID RIP FX 210
основні переваги |
| |
- Ефективний і потужний
- Оптимальний вихід деревини
- Комплексна концепція безпеки
- Інтегрується в системи розкрою деревини
- Інноваційне конструктивне рішення
- Висока точність різання
- Висока продуктивність навіть при обробці дуже твердих матеріалів
- Зручне обслуговування однією людиною
- Швидка заміна пильного дискового полотна
- Висока експлуатаційна безпека
- Дуже зручний у використанні
- Антиблокувальна система
|
| |
Надзвичайно гнучкий для багатьох сфер застосування |
| |
Розкрійний верстат WEINIG SOLID RIP FX 210 - це ідеальний верстат для широкого спектру застосувань: продольне різання, поперечне різання, діагональне різання, торцювання, поперечне різання, вирізання - і все це за допомогою одного верстата! З висотою пропилу до 210 мм WEINIG SOLID RIP FX 210 пропонує велику гнучкість для будь-яких виробничих потреб.
Крім масивної деревини, можна різати багато інших матеріалів, наприклад, пластик, алюміній і різноманітні типи плитних матеріалів. |
|
 |
| |
Відео-презентація:
WEINIG SOLID RIP FX 210 |
| |
|
|
| |
Це корисно знати:
основні складові та компоненти |
|
| |

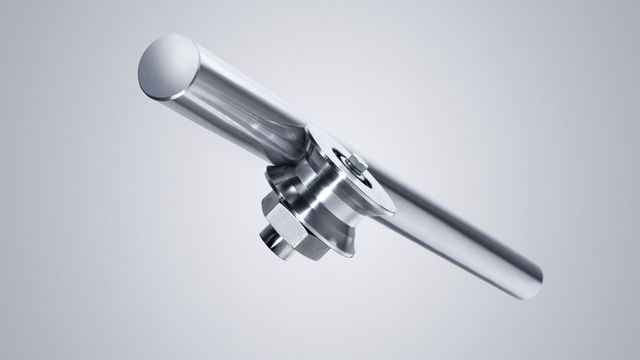

Досконала концепція пильної каретки |
| |
 |
| |
Система напрямних пильної каретки була значно оптимізована для ще більш високої якості різання: пильна каретка направляється за допомогою бічних роликів на зносостійких, загартованих і відшліфованих опорних валах. Якщо тиск різання занадто високий, автоматично активується антиблокувальна система. Ця концепція забезпечує безлюфтовий хід і високу точність різання в діапазоні 1/10 мм. При цьому гарантується оптимальна безпека. |
| |

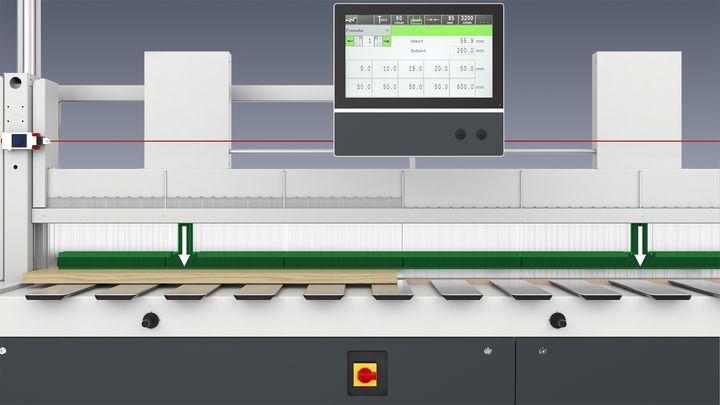

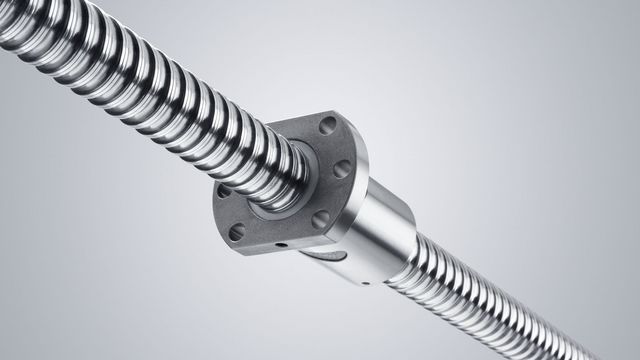

Точний упор позиціонування |
| |
 |
| |
Це забезпечує плавний, рівномірний рух і точність розмірів навіть при роботі з важкими заготовками. Ергономічне розташування джойстиків і великі розміри, що відображаються на дисплеї, дозволяють оператору працювати ефективно. |
| |

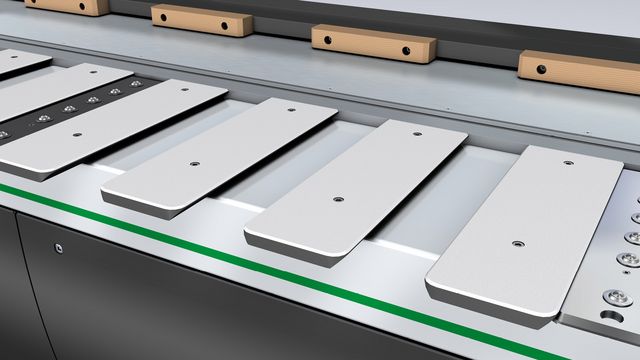

Практичне покриття верстатного столу |
| |
 |
| |
Елементи переднього столу верстата виготовлені зі спеціального міцного пластику, стійкого до стирання, що забезпечує легке переміщення і вирівнювання важких заготовок. Крім того, пластикові опори мають призматичну форму з боків. Вони дозволяють зручно встановлювати різні опції (наприклад, кульові пластини, шаблони для торцювання, кутові упори тощо) в будь-якій точці столу верстата. |
| |

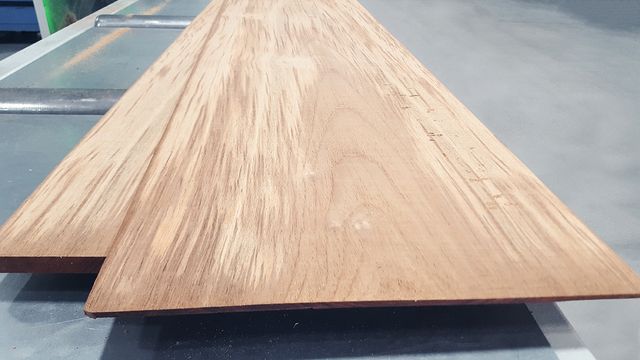

Випробування: розкрій тонкої ламелі |
| |
 |
| |
У наших демонстраційних центрах WEINIG ми проводимо для вас випробування на різання. Скористайтеся можливістю протестувати з нами нові матеріали, інструменти або процеси. Звертайтеся до нас без вагань. Ми пропонуємо можливість безкоштовно провести випробування на різання і таким чином забезпечити нові інвестиції з технологічної точки зору. Скористайтеся багатим досвідом наших спеціалістів із застосування! |
| |
Можливості розширення,
корисні опції |
| |

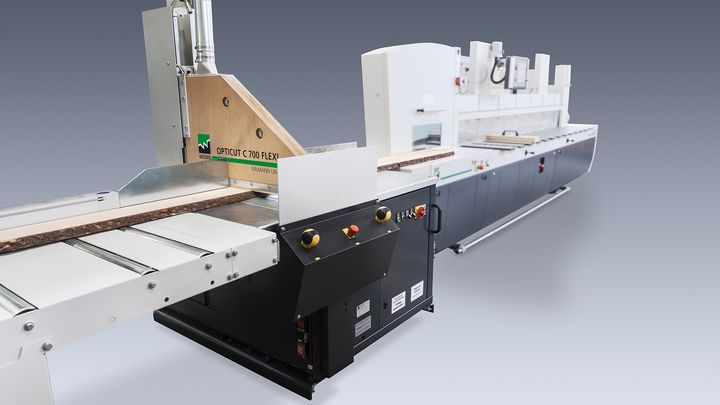

Приєднання до SOLID CUT U 700 Flexi |
| |
 |
| |
Торцювальний верстат SOLID CUT U 700 Flexi доповнює SOLID RIP FX 210, створюючи сучасну лінію розкрою. Це дає змогу одній людині ефективно виконувати як поперечний так і поздовжній розкрій. SOLID CUT U 700 Flexi встановлюється на напрямних і може легко регулюватися по глибині залежно від ширини заготовки. Ця концепція забезпечує раціональність і значну економію місця. |
| |

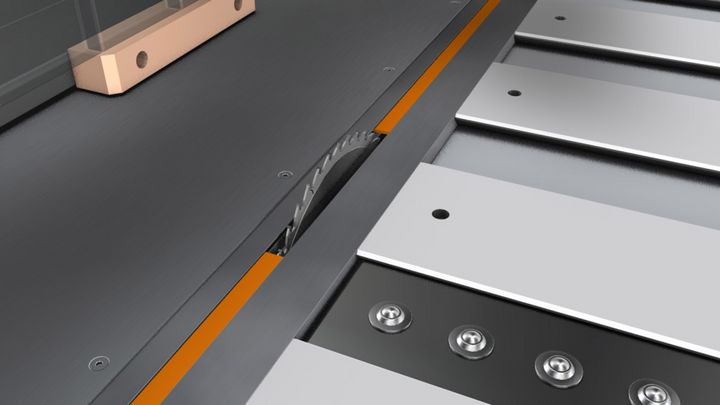

StripLock: ущільнення місця розрізу |
| |
 |
| |
Автоматичне ущільнення пропилу (запатентоване) запобігає потраплянню трісок всередину верстата. Відмова від ручного видалення скалок економить багато часу. |
| |

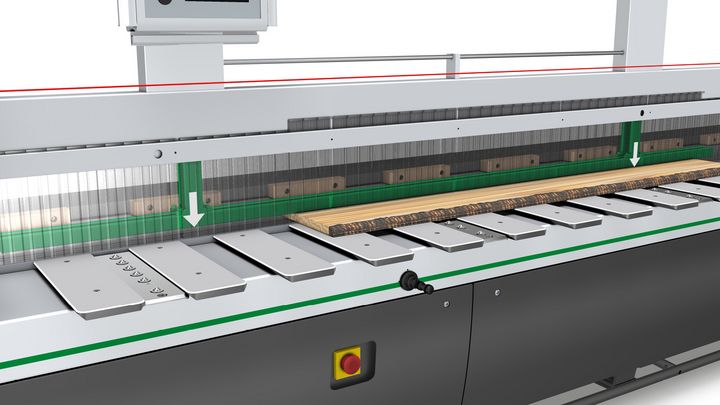

Механізм притискання заготовки |
| |
 |
| |
 |
| |
Горизонтальне розташування притискного пристрою гарантує надійне утримання заготовки на столі верстата, навіть якщо вона не відцентрована. Друга версія притискного пристрою має дерев'яну вставку і гумове покриття, що забезпечує надійне утримання при різанні навіть вузьких заготовок. |
|
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
WEINIG SOLID RIP FX 210 |
|
НАЗВА ПОЗИЦІЙ |
✔ СТАНДАРТ |
Ⓞ ОПЦІЯ |
| Довжина розкрою* |
2200 - 6200 мм |
до 16200 мм |
| Корисна ширина* |
600 мм |
до 2100 мм |
| Висота різання, макс. |
210 мм |
|
| Пильне полотно, Ø |
400 - 650 мм |
|
| Вал пильного полотна, Ø |
30 мм |
|
| Фланець пильного полотна, Ø |
80 мм |
|
| Мотор |
15 кВт |
18,5 кВт |
| Кількість обертів |
2900 об/хв |
частотне регулювання |
| Швидкість різання, безступінчасте регулювання |
0 - 80 м/хв |
|
| Загальна довжина верстату |
Довжина розкрою + 2035 мм |
| Загальна ширина верстату |
Корисна ширина + 970 мм |
| Робоча висота |
900 мм |
|
| Швидкість системи аспірації |
мін. 30 м/сек |
|
| Продуктивність системи аспірації |
~ 4.340 куб.м/год |
|
| Підключення системи аспірації |
2 х Ø160 мм |
|
| Рівень шуму на робочому місці в режимі очікування / під час обробки**** |
LpA = 75 / 88 dB (A) |
|
| Рівень звукової потужності на холостому ходу / під час обробки**** |
LwA = 94 / 106 dB (A) |
|
| Лазер 30mW |
✔ |
|
| Заміна пильного полотна Easyfix |
✔ |
|
| SpeedControl з антиблокувальною гальмівною системою |
|
Ⓞ |
| Товщина захисних ламелей 8 мм |
✔ |
|
| Притискний механізм, довжина 3000 мм, розташований зліва |
|
Ⓞ |
| Додатковий притискний механізм (від довжини різання 4200 мм) |
|
Ⓞ |
| Притискний механізм з дерев'яною вставкою та гумовим покриттям** |
|
Ⓞ |
>
| Автоматичне регулювання виступу пильного полотна** |
|
Ⓞ |
| Позиціонування упору задопомогою джойстика / цифрового дисплея |
✔ |
|
| Керування задопомогою сенсорного екрану |
|
Ⓞ |
| Поворотна панель керування на шарнірному кронштейні*** |
|
Ⓞ |
| Автоматичне розблокування розрізу*** |
|
Ⓞ |
| Автоматичне вкорочення розрізу під час руху вперед*** |
|
Ⓞ |
| Автоматичне вкорочення розрізу в зворотньому напрямку*** |
|
Ⓞ |
| Пазовий блок*** |
|
Ⓞ |
| Датчик відбитків пальців |
|
Ⓞ |
| Автоматичне ущільнення канавки зони розрізу |
|
Ⓞ |
| Вставні пластини з роликами |
|
Ⓞ |
| Вставні шаблони |
|
Ⓞ |
| Вставний кутовий обмежувач |
|
Ⓞ |
| Поперечний траспортер для автоматичного видалення заготовок |
|
Ⓞ |
| Поперечний стіл спереду, мобільний, зі шкалою та фіксованим упором |
|
Ⓞ |
| Пересувна педаль |
|
Ⓞ |
| Торцювальний верстат SOLID CUT U 700 Flexi |
|
Ⓞ |
|
*більші довжини різання та корисна ширина за запитом;
**опція доступна тільки в поєднанні з притискним пристроєм;
***опція доступна тільки в поєднанні з сенсорним управлінням;
****відповідно до EN 1870-4 та ISO 7960, додаток Q; константа невизначеності вимірювання K = 4 дБ (A) |
|
