Обробні центри з ЧПУ Conturex Vario S & L: потужні агрегати з точки зору динаміки та пропускної здатності |
|
| |
 |
|
| |
WEINIG Conturex є одним з найбільш гнучких і потужних центрів обробки з ЧПУ для виробників вікон у всьому світі.
Завдяки новій комбінації змінних одинарних цангових зажимів, система повністю здатна обробляти одночасно дві деталі. З цим пов’язана значна мінімізація часу зміни інструменту. При цьому вся система піддається значно меншому напруженню. При оптимізації процесу також враховано необхідну гнучкість сучасних віконних та дверних систем.
Витончені, індивідуальні рішення визначають сучасне виробництво вікон та меблів. Якщо потрібна висока пропускна здатність, немає способу обійти Conturex Vario S або Vario L. Особливістю повністю автоматичних силовах пакетів WEINIG є система затискання PowerGrip Motion 2D/3D. Вона забезпечує значно більшу гнучкість, особливо при виготовленні вузькопрофільних систем і арок, а також при частковому фрезеруванні для конструкційних систем.
WEINIG CAM, WEINIG SIM і WEINIG Solid WF є ідеальними програмними модулями для програмування, моделювання та моніторингу заготовок. Пряма передача деталей із Conturex Vario S гарантує найвищу якість заготовки. Нова робоча ширина до 330 мм також не залишає бажати кращого для майбутніх виробів. Завдяки підтримці процесу обробки з 4-ма столами продуктивність значно збільшується, особливо для коротких деталей. У зоні для інструментів доступні 2 x 24-кратний чейнджер і зовнішній магазин на 90 місць. Обробка без налагодження, навіть з найменшими розмірами партій, сприяє величезній продуктивності машини. Ще однією особливістю є новий корпус машини з кращою видимістю та доступністю для більшої безпеки та ергономіки для оператора машини. |
|
| |
|
|
|
|
|
| |
|
|
| |
WEINIG Conturex S та Conturex L пропонує наступне:
|
|
| |
|
|
|
|
|
| |
|
|
| |
Цікаво знати! |
|
| |
|
|
| |

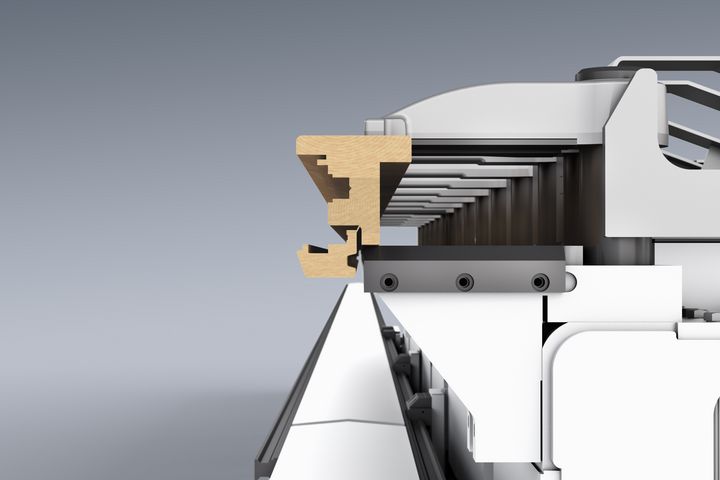

PowerGrip Motion 2D/3D |
|
| |
З новим цанговим столом PowerGrip Motion 2D/3D перед вами відкриваються абсолютно нові можливості. Тривимірне вільне переміщення столів у напрямках X, Y та Z призводить до нових положень затискання. В результаті ви значно гнучкіші і, як і раніше, можете насолоджуватися абсолютною точністю під час безпосереднього перенесення за допомогою запатентованих затисних цанг PowerGrip. |
|
| |
|
 |
|
|
|
| |
|
|
| |

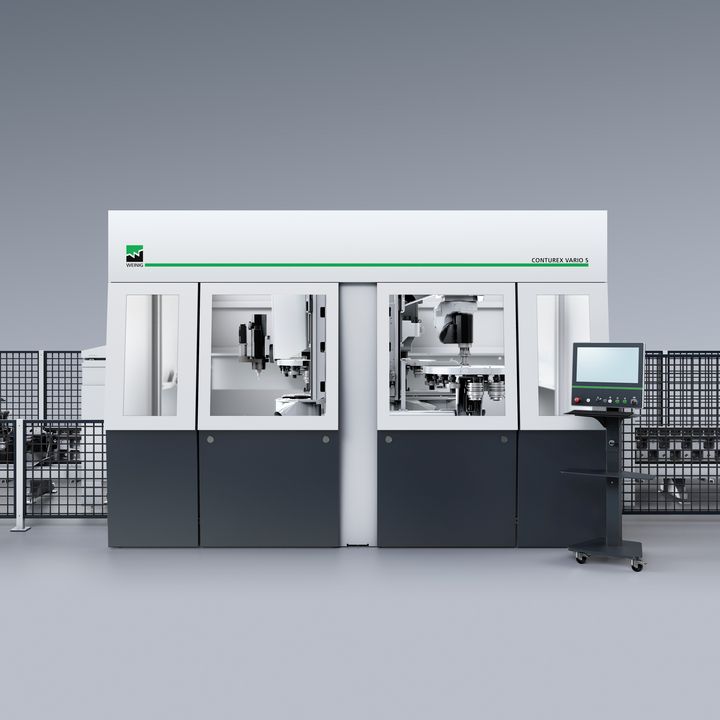

Нова кабіна машини з покращеною видимістю та доступністю для сервісу та обслуговування |
|
| |
Ергономіка та ефективність у обслуговуванні мають найвищий пріоритет. Нова кабіна машини покращує доступність для обслуговування та значно підвищує безпеку роботи. Прозорі скляні панелі гарантують оптимальний огляд машини, тому ви можете в будь-який час зручно контролювати виробничий процес. |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |

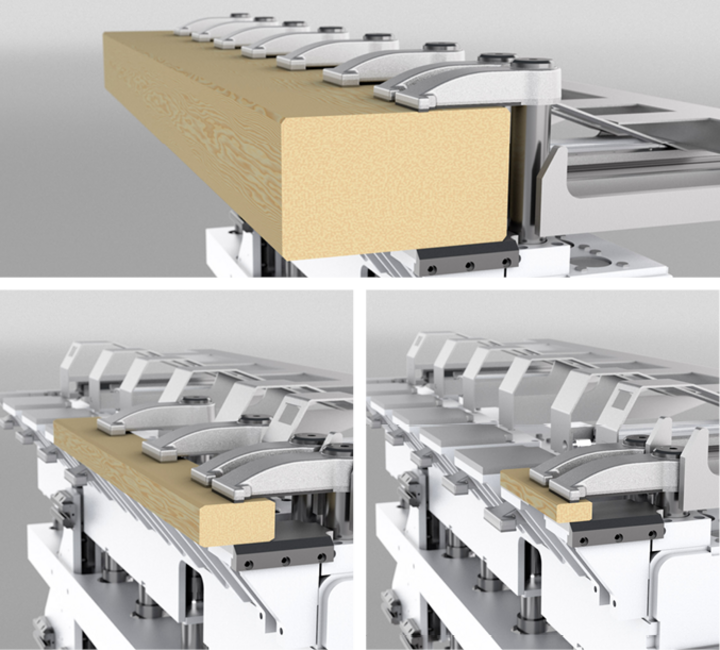

Завдяки новому захватному столу PowerGrip Motion 2D/3D розміри деталей до 330 мм в ширину, а також найменші розміри деталей можна надійно затискати та обробляти. Це означає, що ви добре підготовлені до майбутнього зі збільшенням різноманітності розмірів та вимогливого профілю. |
|
| |
|
|
|
|
|
| |
|
|
| |
Складні агрегатні технології |
|
| |
Для Conturex доступний цілий асортимент високоякісних свердлильних, пиляльних і фрезерних агрегатів. В основному використовуються міцні основні блоки з повітряним охолодженням 20/30 кВт. Непрямий привід також захищає двигун у критичних ситуаціях.
Завдяки технології незалежної осі два основних шпинделя можуть працювати одночасно. Це відкриває абсолютно нові можливості в технології застосування. Попередня обробка з одночасним фінішним профілюванням або комбінування інструменту дозволяють продуктивні виробничі процеси. Горизонтальні та вертикальні фрезерні блоки доступні для корпусів замків, кишень, вентиляційних та дренажних отворів. 5-осьова головка для пиляння, свердління та профілювання забезпечує абсолютну гнучкість. Універсальний шпиндель WEINIG відповідає всім вимогам застосування. |
|
| |
|
|
|
|
|
| |
|
|
| |
Необмежені можливості кутових з'єднань і віконних систем |
|
| |
Завдяки кутовим з’єднанням Conturex демонструє максимальну гнучкість. Користувач має вибір між шиповим з’єднанням, контрдюбелем і механічним кутовим з’єднанням. Маючи максимальний діаметр інструменту 340 мм і вагу інструменту до 12 кг, різьблені інструменти можна використовувати без компромісів. Маючи глибину отвору до 140 мм, цю техніку можна також використовувати для конструкції дверей та елементів. У будь-який час можливе подальше дооснащення, переобладнання або додавання варіантів кутового з’єднання. Це дає вам універсальне оперативне рішення від WEINIG, пристосоване до вашої номенклатури продукції та спеціально для вашої клієнтської бази. |
|
| |
|
|
|
|
|
| |
|
|
| |

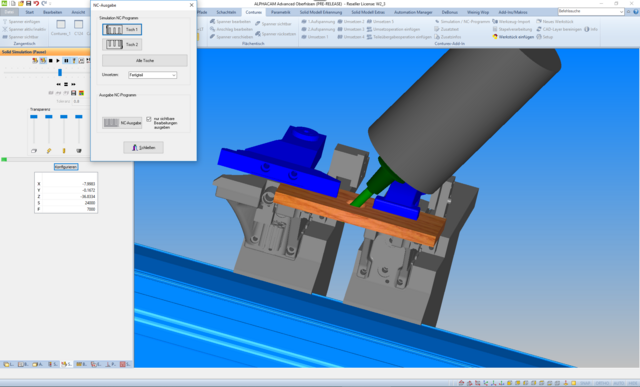

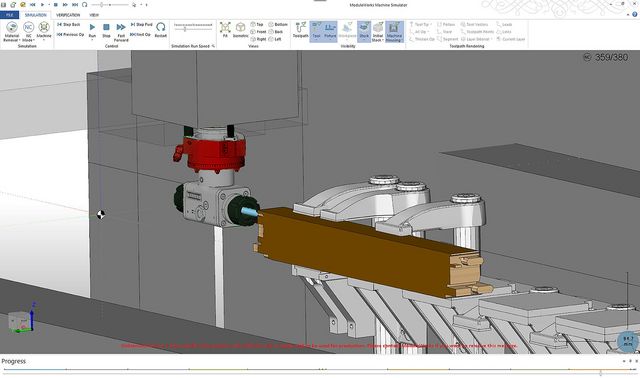

Розумні програмні рішення з WEINIG CAM і WEINIG SIM |
|
| |
Відкритий інтерфейс до всіх поширених галузевих програмних рішень у поєднанні з Weinig CAM пропонує оптимальну платформу програмування для окремих деталей. Параметричні спеціальні деталі, конструкції зимового саду, дверні полотна та спеціальні форми вікон можна запрограмувати в найкоротші терміни за допомогою простого використання макросів. Подальше моделювання програм за допомогою Weinig SIM значно підвищує безпеку експлуатації. |
|
| |
|
|
|
|
|
| |
|
|
| |

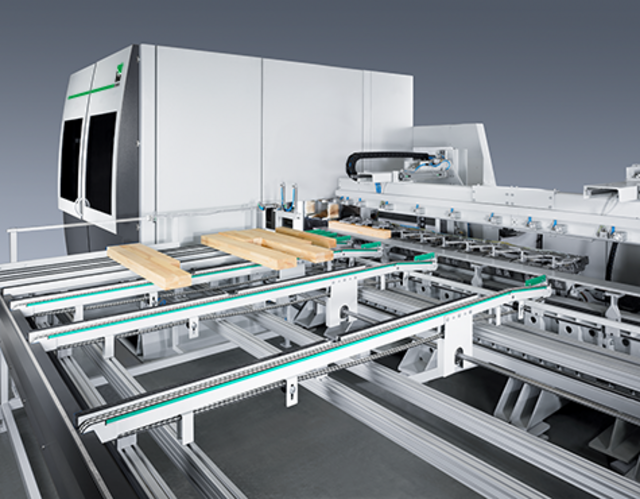

Виробництво з невеликою кількістю робочої сили |
|
| |
Навіть стандартна версія Conturex Vario S може працювати автоматично протягом щонайменше 30 хвилин. Залежно від варіанта автоматизації цей період може бути значно збільшений, а виробництво також може здійснюватися під час перерв або для продовження змін. В результаті оператор прив’язаний до машини лише приблизно 20% свого робочого часу. Здебільшого він може виконувати інші завдання в процесі виробництва. |
|
| |
|
|
|
|
|
| |
|
|
| |
Зовнішній магазин інструментів (опція) |
|
| |
Зовнішній інструментальний магазин має до 170 місць для інструментів, залежно від модельної серії |
|
| |
|
|
|
|
|
| |
|
|
| |
Універсальний шпиндель з 5-осьовою технологією (опція) |
|
| |
- 12,5 кВт (S6)
- Вага інструменту 6 кг
- Максимальна довжина інструменту 220 мм
- Включаючи 17-кратний тарілчатий магазин
|
|
| |
|
|
|
|
|
| |
|
|
| |
MBK - багатошпиндельна свердлильна головка |
|
| |
Значне підвищення продуктивності досягається за допомогою багатошпиндельних свердлильних головок MBK1 або MBK2. Він особливо ефективний при роботі з такими фітингами, як ручки, шарніри, петлі для ножниць, отвори для дюбелів, направляючі отвори та отвори для розмітки для бойків. Багатошпиндельна свердлильна головка працює незалежно від основного шпинделя.
Для горизонтального свердління та фрезерування доступні свердлильні адаптери з кількома вихідними отворами. У вертикальній зоні ручки та кутові/ножичні підшипники можна просвердлити за один робочий цикл, щоб заощадити час. Два додаткові виходи для різних діаметрів свердління можуть поставлятися окремо або разом. |
|
| |
|
|
|
|
|
| |
|
|
| |
Головний шпиндель з 3 або 4 осьовою технологією (опція) |
|
| |
За допомогою головного шпинделя потужністю 30 кВт ви досягаєте значної економії часу в поєднанні з високою продуктивністю. Завдяки високій потужності профілювання можливе за один крок обробки. Крім того, основні шпиндели з повітряним охолодженням майже не потребують технічного обслуговування і, таким чином, гарантують високу доступність машини. Двигун із непрямим приводом завжди захищений, навіть у критичних ситуаціях. |
|
| |
|
|
|
|
|
| |
|
|
| |
5-осьова головка (опція) |
|
| |
- 5-осьова головка для максимальної гнучкості
- Додатковий 24-кратний чейнджер дисків
|
|
