WEINIG Conturex 124: Універсал у преміум-класі |
|
| |
 |
|
| |
Conturex 124 обладнаний двопортальною конструкцією розміщення інструменту і має місце для чотирьох інструментальних агрегатів. Такі конфігурації агрегатів, як головний шпиндель, 5-осьова головка, універсальний шпиндель, багатошпиндельна свердлильна головка WEINIG або пилкові блоки, що відповідають усім вимогам у сегменті середньої продуктивності.
Використовуючи два основних шпинделя, можна виконати два процеси профілювання заготовки за один пробіг. Conturex 124 також має таку ж різноманітність опцій, як і його колеги від моделі 114 до 226. Система механізації до 3 годин безлюдного виробництва, вимірювальна система для шпонованих заготовок, сканери або лазерні проектори – це лише частина різноманітних опцій.
Можливість «багатопродуктів» відкриває нові горизонти. Завод також може ефективно виготовляти продукцію поза межами виробництва вікон і дверей. Наприклад, складні жалюзі, облицювальні елементи, меблеві деталі та частини каркаса. |
|
| |
|
|
|
|
|
| |
|
|
| |
WEINIG Conturex 124 пропонує наступне:
|
|
| |
|
|
|
|
|
| |
|
|
| |
Цікаво знати! |
|
| |
|
|
| |
|
|
| |
Умови обробки деревини складніші, ніж для інших матеріалів. Тому можуть швидко виникнути коливання та вібрації, особливо з типами деревини, які важко обробляти, що призводить до поганої якості поверхні.
З Conturex все по-іншому. Надзвичайно стійка конструкція порталу з високою жорсткістю запобігає так званому «перекидному моменту». Через роз’єднання осі X, яка була перенесена на столи PowerGrip, вібрації майже не спостерігаються. Точні шарикопідшипникові гвинти та стабільні лінійні напрямні забезпечують чудове позиціонування та точність траєкторії навіть при високих швидкостях подачі.
Результат – оптимальні поверхні навіть зі складною геометрією фрезерування. |
|
| |
|
 |
|
|
|
| |
|
|
| |

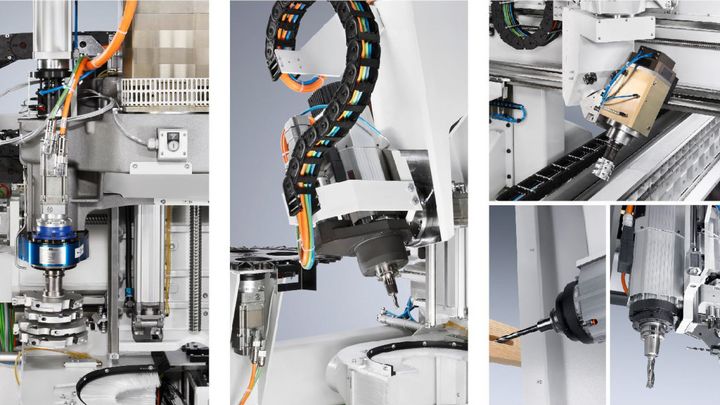

Складні агрегатні технології |
|
| |
Для Conturex доступний цілий асортимент високоякісних свердлильних, пиляльних і фрезерних агрегатів. В основному використовуються міцні основні блоки з повітряним охолодженням 20/30 кВт. Непрямий привід також захищає двигун у критичних ситуаціях.
Завдяки технології незалежної осі два основних шпинделя можуть працювати одночасно. Це відкриває абсолютно нові можливості в технології застосування. Попередня обробка з одночасним фінішним профілюванням або комбінування інструменту дозволяють продуктивні виробничі процеси. Горизонтальні та вертикальні фрезерні блоки доступні для корпусів замків, кишень, вентиляційних та дренажних отворів. 5-осьова головка для пиляння, свердління та профілювання забезпечує абсолютну гнучкість. Універсальний шпиндель WEINIG відповідає всім вимогам застосування. |
|
| |
|
|
|
|
|
| |
|
|
| |

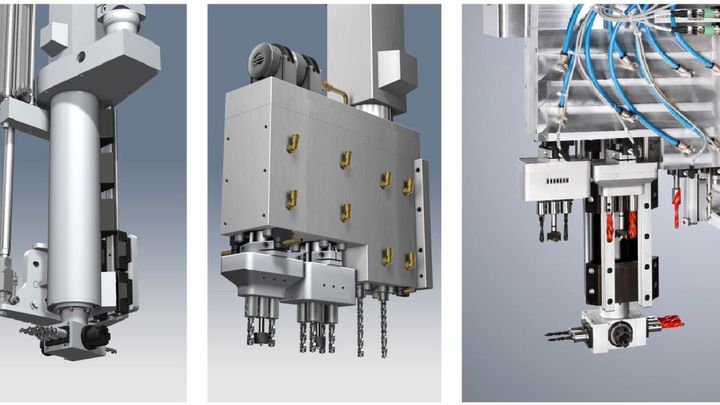

MBK - багатошпиндельна свердлильна головка |
|
| |
Значне підвищення продуктивності досягається за допомогою багатошпиндельних свердлильних головок MBK1 або MBK2. Він особливо ефективний при роботі з такими фітингами, як ручки, шарніри, петлі для ножниць, отвори для дюбелів, направляючі отвори та отвори для розмітки для бойків. Багатошпиндельна свердлильна головка працює незалежно від основного шпинделя.
Для горизонтального свердління та фрезерування доступні свердлильні адаптери з кількома вихідними отворами. У вертикальній зоні ручки та кутові/ножичні підшипники можна просвердлити за один робочий цикл, щоб заощадити час. Два додаткові виходи для різних діаметрів свердління можуть поставлятися окремо або разом. |
|
| |
|
|
|
|
|
| |
|
|
| |
Необмежені можливості кутових з'єднань і віконних систем |
|
| |
Завдяки кутовим з’єднанням Conturex демонструє максимальну гнучкість. Користувач має вибір між шиповим з’єднанням, контрдюбелем і механічним кутовим з’єднанням. Маючи максимальний діаметр інструменту 340 мм і вагу інструменту до 12 кг, різьблені інструменти можна використовувати без компромісів. Маючи глибину отвору до 140 мм, цю техніку можна також використовувати для конструкції дверей та елементів. У будь-який час можливе подальше дооснащення, переобладнання або додавання варіантів кутового з’єднання. Це дає вам універсальне оперативне рішення від WEINIG, пристосоване до вашої номенклатури продукції та спеціально для вашої клієнтської бази. |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
Сучасний виробник вікон має запропонувати широкий асортимент комплектуючих. Кількість форм, кольорів, видів деревини, фурнітури, віконних систем і товщини деревини більше, ніж будь-коли. Це вимагає значного поглибленого процесу виготовлення. Від проведення вимірювань до збору даних і конструювання в програмі будівництва вікон, організації зберігання, різання з оптимізацією або попереднім різанням деревини, калібрування або стругання з виготовленням профільних рейок, повного виробництва окремих компонентів і навіть забивання та вклеювання дюбелів повинні працювати. ідеально. У цьому виробничому процесі була створена єдина комунікаційна платформа завдяки інтеграції продуктів WEINIG. |
|
| |
|
|
|
|
|
| |
|
|
| |

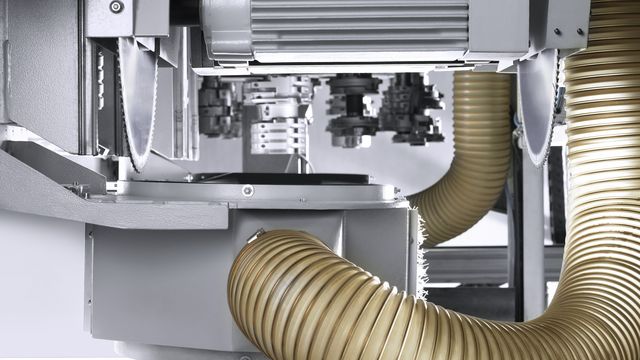

Безпека - звукоізоляція - захист від пилу |
|
| |
Зовнішній вигляд і дизайн Conturex відповідають найсучаснішим технологіям, які в ньому є. Завдяки продуманій концепції повної панелі, висока продуктивність постійно враховувалась. Результатом є зразковий стандарт безпеки, який також встановлює нові стандарти захисту від пилу та шуму.
Контрольоване витягування безпосередньо на заготовці та на інструменті є винятковим на ринку. Він не вимагає дорогої технології контролю стружки і вимагає лише мінімального обслуговування. |
|
| |
|
|
|
|
|
| |
|
|
| |

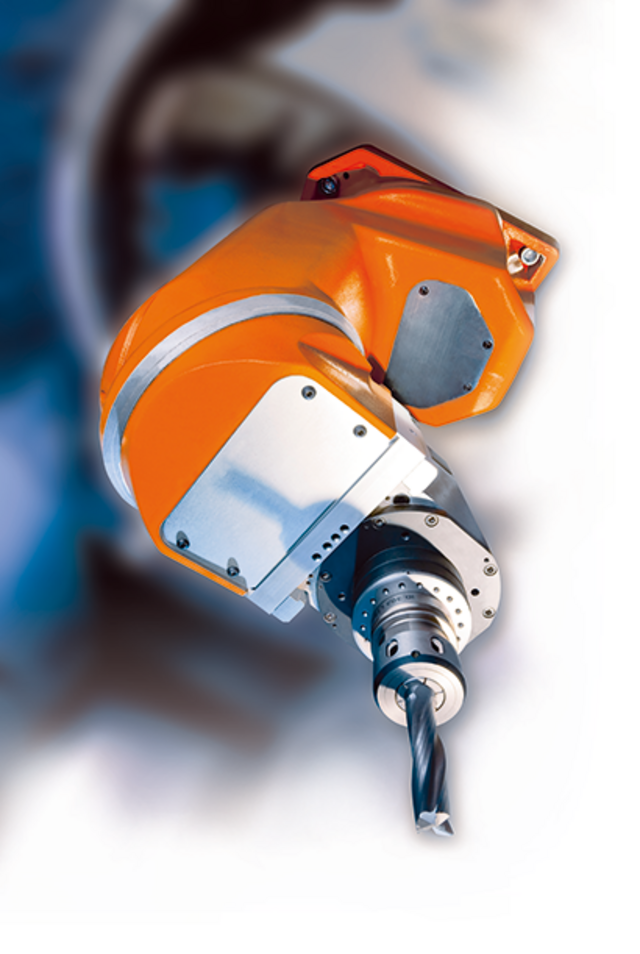

5-осьова головка |
|
| |
- 5-осьова головка для максимальної гнучкості
- Додатковий 24-кратний чейнджер дисків
|
|
| |
|
|
|
|
|
| |
|
|
| |
Універсальний шпиндель з 5-осьовою технологією (опція) |
|
| |
- 12,5 кВт (S6)
- Вага інструменту 6 кг
- Максимальна довжина інструменту 220 мм
- Включаючи 17-кратний тарілчатий магазин
|
|
| |
|
|
|
|
|
| |
|
|
| |

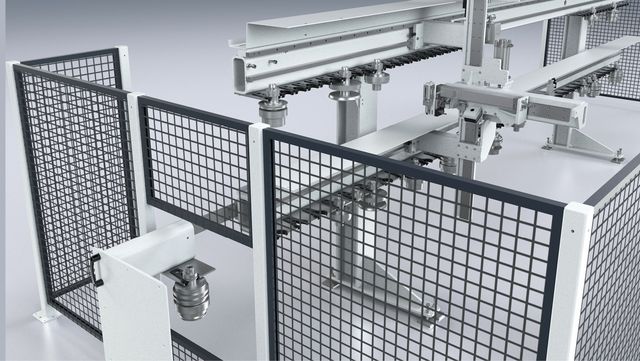

Зовнішній магазин інструментів (опція) |
|
| |
Зовнішній інструментальний магазин має до 170 місць для інструментів, залежно від модельної серії |
|
