WEINIG ProfiJoint: Большой потенциал для начального уровня |
|
| |
 |
|
| |
|
|
| |
Новая модель линии сращивания начального уровня ProfiJoint оснащена оборудованием для «взрослых». Продуманная инвестиция с выдающимся соотношением цены и производительности. Благодаря модульной конструкции линию можно дополнить фрезерным агрегатом. И это только одно из многих преимуществ, не говоря о быстрой окупаемости инвестиций.
Эта линия сращивания может использоваться для заготовок
- шириной до 150 (170) мм
- толщиной до 50 (80) мм
- входной длиной от 150 до 700 мм
Литая станина гасит вибрации на всех участках, влияющих на качество получаемых шипов, что положительно сказывается на точности их фрезерования. Не стоит забывать и об инструментах: все равно, выполняется ли фрезерование шипов вертикально или горизонтально с применением подрезателей, на станках семейства ProfiJoint используется такое же оборудование, что и на самых высокопроизводительных моделях. |
|
| |
|
|
|
|
|
| |
|
|
| |
Преимущества WEINIG ProfiJoint
- Простота в работе
- Компактный вариант
- Быстрая окупаемость
- Для вертикального и горизонтального сращивания
- Для шипов длиной 4, 10/11 и 15/16,5 мм
- Обслуживание одним оператором
- Возможно использование практически всех видов клеев при наличии соответствующего клеевого насоса
- Длина готовых деталей до 6,1 м (20 футов)
|
|
| |
|
|
|
|
|
| |
|
|
| |

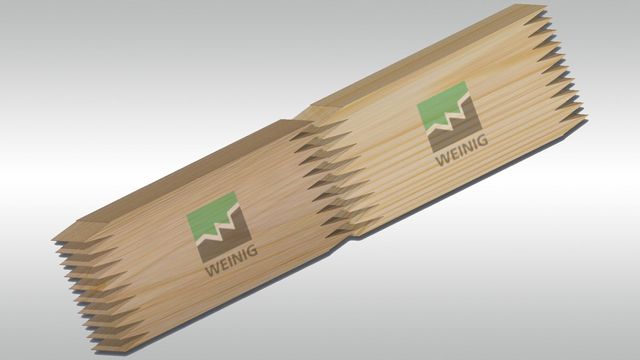

Вертикальное сращивание |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Вертикальное сращивание чаще всего применяется во всем мире. Оно обеспечивает максимальную производительность при использовании пакетной линии сращивания. Вертикальные профили используются, главным образом, в конструкциях деревянных сооружений, а также при изготовлении окон и рам. Этот метод гарантирует наибольшую площадь склеивания, что означает получение самого прочного зубчато-клинового соединения из всех возможных. |
|
| |
|
|
|
|
|
| |
|
|
| |

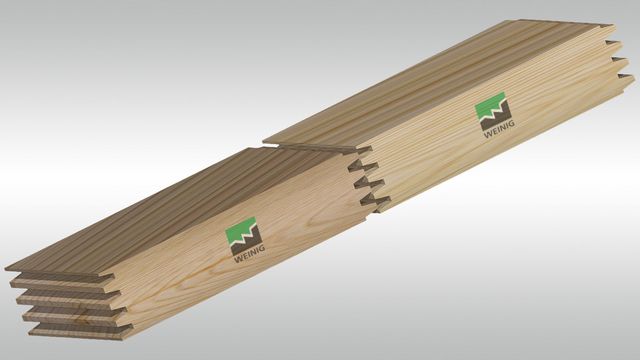

Горизонтальное сращивание |
|
| |
|
|
| |
 |
|
| |
|
|
| |
Трапецеидальный профиль также называют «американским», так как он был изобретен в Америке и длина его шипов чаще всего составляет 1/4 дюйма. Горизонтальное сращивание чаще всего встречается при производстве мебельных деталей. Благодаря профилям с заплечиками получают, например, столешницы с паркетным рисунком, так как на них видны только горизонтальные стыки. |
|
| |
|
|
|
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
Профиль с заплечиками является вторым по частоте использования, так как он может применяться для одинарных фрезерных агрегатов, а также на ручных и автоматических линиях сращивания. Несимметричный профиль со смещенными заплечиками чаще всего используется на самых простых линия, где иногда не применяются подрезатели. |
|
| |
|
|
|
|
|
| |
|
|
| |
Преимущества линий сращивания WEINIG для коротких заготовок
- Сращенные профили для всех областей применения
- Максимальная точность и прочность зубчато-клиновых соединений
- Прочность и эффективность
- Высокая производительность, до 200 заготовок/мин (28 000 пог. метров/8-часовая смена)
- Комфорт и простота в управлении
- Использование одно- и двухкомпонентного клея
- Компактный и эффективный технологический процесс
- Регистрация статистических и технологических данных
- Адаптируемый уровень автоматизации, от ручного до автоматического
- Возможность расширения благодаря периферийному оборудованию, например, подающим и штабелирующим установкам
|
|
| |
|
|
|
|
|
| |
|
|
| |
Технические характеристики ProfiJoint |
|
| |
|
|
| |
| |
ProfiJoint |
ProfiJoint Comfort |
ProfiJoint Performance |
| Длина заготовок |
150–700 мм |
150–700 мм |
150–700 мм |
| Ширина заготовок |
40–150 мм |
40–150 мм |
40–150 мм |
| Толщина заготовок |
18–50 мм |
18–50 мм |
18–80 мм |
| Длина готовой детали |
3000–6100 мм |
3000–6100 мм |
3000–6100 мм |
| Давление прессования |
105 кН |
105 кН |
120 кН |
| Макс. сечение заготовок при длине шипов 10/11мм (мягкая древесина) |
83 см² |
83 см² |
100 см² |
| Макс. сечение заготовок при длине шипов 10/11мм (твердая древесина) |
67 см² |
67 см² |
80 см² |
| Производительность (вертикальное сращивание), 30x90x400мм |
11,51 м/мин |
12,2 м/мин |
12,28 м/мин |
| Производительность (горизонтальное сращивание), 22x50x350мм |
6,01 м/мин |
6,01 м/мин |
6,01 м/мин |
| Вид подачи заготовок |
Ленточный транспортер |
Ленточный транспортер |
Ленточный транспортер |
| Вид фрезы |
Одинарная пакетная фреза |
Одинарная пакетная фреза |
Одинарная пакетная фреза |
| Вид разборки на отдельные заготовки |
Ручная |
Полуавтоматический |
Полуавтоматический |
| Вид пресса |
Одноканальный пресс |
Одноканальный пресс |
Двухканальный пресс |
| Функция статистики |
- |
- |
- |
| Диагностическая система |
- |
- |
- |
| Заготовки разной длины |
- |
- |
Опция |
| Количество промежуточных пропилов |
- |
- |
5 |
| Предотвращение сколов (под резные агрегаты) |
Опция |
Опция |
Опция |
| Мин. толщина заготовки 16 мм |
- |
- |
- |
| Макс. толщина заготовки 72 мм |
- |
- |
- |
| Макс. толщина заготовки 100 мм |
- |
- |
- |
| Мин. ширина заготовки 30 мм |
Стандарт |
Стандарт |
Стандарт |
| Вибрационный упор |
Опция |
Опция |
Опция |
| Контроль направления заготовки |
Опция |
Опция |
Опция |
| Контроль качества |
- |
- |
- |
| Защита от щепок |
Стандарт |
Стандарт |
Стандарт |
| Клеенаносящая система Flankenjet |
Стандарт |
Стандарт |
Стандарт |
| Обмен данными (дистанционное обслуживание) |
- |
- |
- |
| Резервная мощность фрезерного шпинделя |
Опция |
Опция |
Опция |
| Вид подачи с частотно-регулируемым приводом |
Стандарт |
Стандарт |
Стандарт |
| Вид подачи с серворегулированием |
- |
- |
- |
| Мощность привода фрезерного шпинделя |
15 (22) кВт |
15 (22) кВт |
15 (22) кВт |
| Мощность привода стружечного агрегата (и подрезных агрегатов) |
5,5 (11,5) кВт |
5,5 (11,5) кВт |
5,5 (11,5) кВт |
|
|
|
|
| Значения мощности указаны при условии 100 % готовности к работе и могут варьироваться во время реальной эксплуатации. |
|
|
|
|
|
|
| |
|
|
|
|
|
