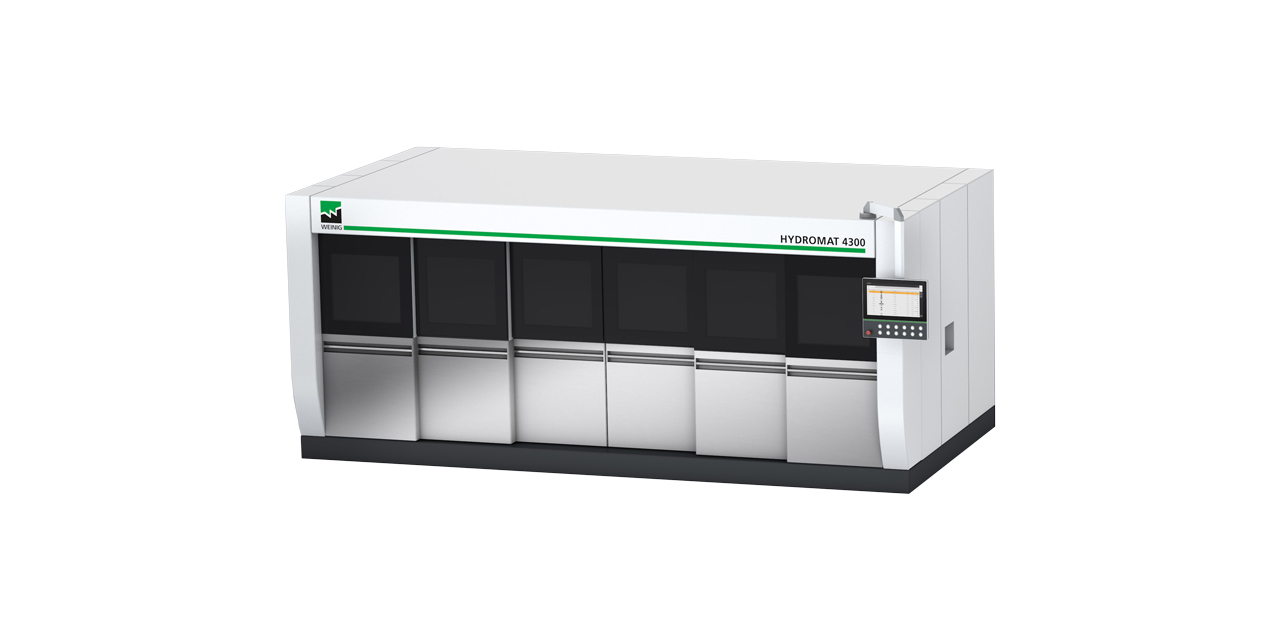

WEINIG Hydromat 4000: потужний верстат для високих швидкостей |
|
 |
Hydromat 4000 поєднує в собі всі вимоги до високошвидкісного верстата: міцну конструкцію, потужну систему подачі, технологію HydroLock і відмінний потенціал продуктивності. Потужні шпиндельні двигуни та надміцні системи притискання дозволяють виготовляти продукцію найвищої якості навіть при високих швидкостях подачі.
Hydromat 4000 може бути оптимально інтегрований в комплексні виробничі лінії в поєднанні з механізацією. Це дозволяє використовувати весь потенціал машини, що є необхідною умовою для виробництва з максимальною продуктивністю. |
|
|
ЩО ПРОПОНУЄТЬСЯ ВАМ З
WEINIG HYDROMAT 4000 |
|
Надзвичайно висока продуктивність
WEINIG Hydromat 4000 поєднує в собі величезний запас потужності та інноваційні технології. Швидкість подачі до 300 м/хв говорить сама за себе. Але ключ до успіху лежить в технології інструменту: Використання гідроінструментів у поєднанні з системою джоінтування забезпечує відмінну якість поверхні навіть при найвищих швидкостях подачі. Це перетворює WEINIG Hydromat 4000 на потужний верстат, який піднімає вашу продуктивність на новий рівень. |
 |
|
|
 |
Відмінна якість поверхні також при високих швидкостях подачі
WEINIG Hydromat 4000 гарантує оптимальну взаємодію між інструментом і верстатом. Від станини з сірого чавуну до верстатних столів і шпинделів - WEINIG пропонує найвищу якість обробки. Ця якість, що забезпечує максимально плавний хід, відображається на якості поверхні заготовки. Ця точність також гарантує точне виготовлення профілю.
Завдяки використанню технології джоінтування, всі ножі інструменту виводяться на одну і ту ж окружність різання. Це забезпечує відмінну якість поверхні також при високих швидкостях подачі. |
|
|
ВИСОКА ЗНОСОСТІЙКІСТЬ
Довговічне покриття MarathonPowerCoating забезпечує високу зносостійкість плит столу та упорів верстата, що гарантує довговічне транспортування заготовки з низьким тертям. Це робить WEINIG Hydromat 4000 ідеальним верстатом для складних промислових завдань. |
 |
|
|
 |
Інноваційна система управління верстатом WMC
WEINIG Hydromat 4000 має новаторську систему керування машиною WMC: графічна підтримка оператора, функція нотаток як помічник при налаштуванні та центральна приладова панель з усіма ключовими даними на одному погляді - це лише деякі з основних моментів. Для оператора верстата це відкриває безпрецедентну зручність, додаткову безпеку та економію часу завдяки інноваційному управлінню. |
|
|
НАДІЙНА, СТАБІЛЬНА КОНЦЕПЦІЯ ВЕРСТАТА
Як і всі машини WEINIG, Hydromat 4000 базується на принципі тривалого використання. Під цим ми розуміємо довговічні машини, які характеризуються високою надійністю і безпекою, а також ефективним використанням енергетичних і матеріальних ресурсів. |
 |
|
|
 |
Міцна та надійна конструкція
Важкі чавунні станини гарантують високу міцність, що відповідає високим вимогам до продуктивності верстатів серії Hydromat. Станини верстатів були розроблені з використанням найсучасніших комп'ютерних технологій. Це забезпечує мінімізацію вібрацій під час обробки, дуже плавний хід заготовки і, як наслідок, рівномірне стругання. |
|
|
ІНТЕГРАЦІЯ WEINIG HYDROMAT 4000
В СИСТЕМНІ ТЕХНОЛОГІЧНІ РІШЕННЯ |
|
 |
Інтеграція в комплексну систему та автоматизоване завантаження дозволяють використовувати весь потенціал продуктивності вашої машини. Верстати серії Hydromat розроблені саме для цього. Це означає максимальну продуктивність завдяки ефективному використанню швидкості подачі та безперервному потоку матеріалу.
Як один з прикладів автоматична технологічна лінія виготовлення зрощених дошок. На вході робот для укладки дошок з палети на пристаночну механізацію WEINIG PowerMech, високопродуктивний чотирибічний фрезерний верстат WEINIG Hydromat 4000 виконує попереднє стругання на швидкості до 100 м/хв для високоточного сканування вадів деревини сканером WEING EasyScan, сканер в свою чергу передає результат своєї роботи на автоматичний торцювальний верстат WEINIG OptiCut, який відсортовує задані фіксовані довжини та деталі для зрощення. Лінія зрощення WEINIG Turbo-S формує пакети, нарізає мінішип, намащує клей та спресовує у довгі 6 метрові чи 7,2 м зрощені ламелі. Якщо Вам потрібно отримати, наприклад, декілька зрощених ламелей вже фіксованої довжина 3х2,2м та й ще скласти на палету для цього також є рішення! |
|
|
ЦЕ ВАРТО ЗНАТИ
корисні опції в деталях |
|
|

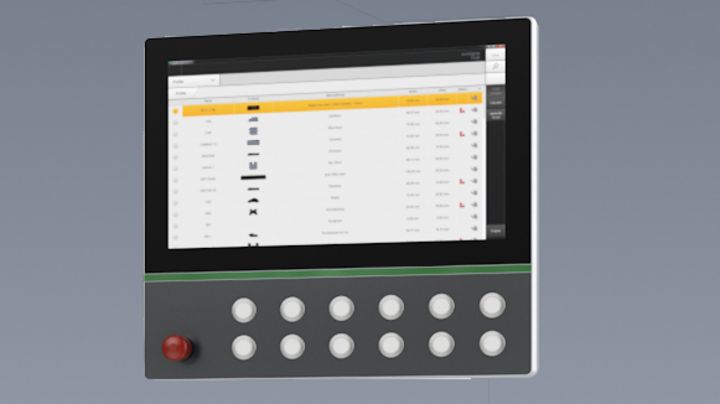

WEINIG Machine Control (wmc)
система управління верстатом
|
|
|
|
Нова система керування машиною WEINIG Machine Control (WMC) - це останнє покоління системи керування машиною, яка пропонує оператору ще більше зручності на екрані діагоналлю 21,5". Головною особливістю є центральна приладова панель, яка може бути налаштована для кожного оператора і відображає всі ключові дані з першого погляду. Навігація по системі управління для перегляду важливих виробничих даних тепер залишилася в минулому.
Процес налаштування також спрощується завдяки WMC та інтегрованій функції нотаток. Зберігайте фотографії або нотатки, щоб зробити повторне налаштування профілю простішим, безпечнішим і швидшим. За допомогою креслень профілю та інструменту налаштування ще більше спрощується, а помилок можна уникнути.
WMC встановлює нові стандарти з точки зору зручності використання, наочності та графічної підтримки оператора. Тож ви готові до майбутнього!
|
|
|

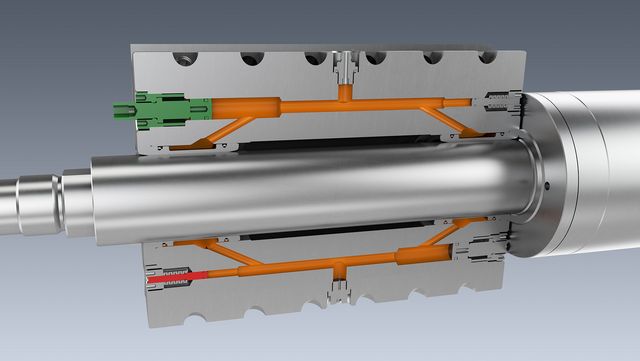

HydroLock: опора з контрпідшипником
швидкість та комфорт забезпечено
|
|
|
|
Гідропідшипники та швидка, зручна заміна інструменту довгий час були взаємовиключними поняттями. Але тепер система HydroLock революціонізує як (демонтаж) підшипника, так і заміну інструменту.
З підшипником HydroLock трудомістке встановлення за допомогою шприца для змащення залишилося в минулому. Замість цього потрібен лише шестигранний ключ, щоб стиснути мастильну камеру і створити необхідний тиск. Для перевірки натягу використовується штифт. У поєднанні з інструментами HydroLock це призводить до цілісної концепції роботи, яка є простою та економить час! |
|
|

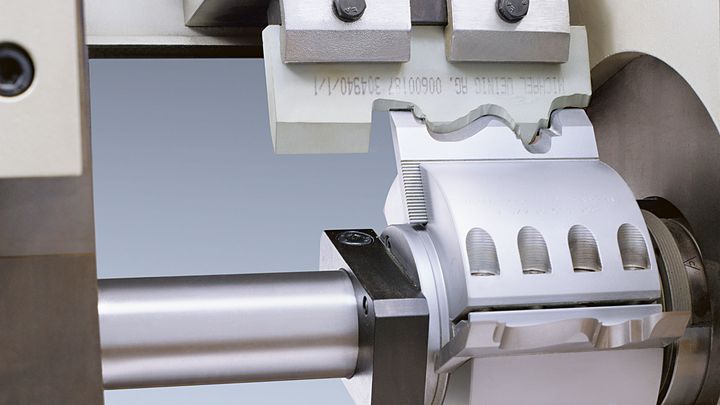

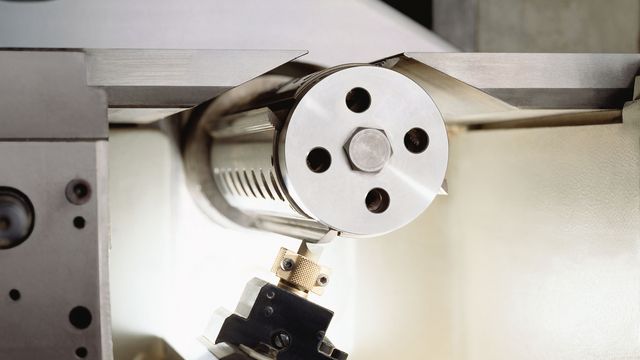

СИСТЕМА ДЖОІНТУВАННЯ ІНСТРУМЕНТУ:
з Weinig не гаємо час на заточку! |
|
 |
|
|
|

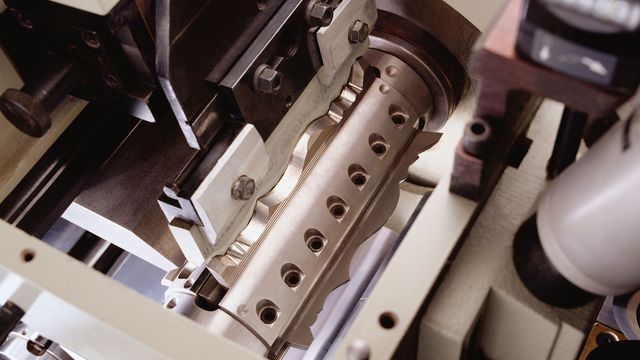

Технологія джоінтування та гідроінструменти створюють якісні поверхні. З WEINIG Hydromat 4000 ви можете вибрати цю комбінацію і скористатися всіма перевагами: джоінтери, розроблені компанією WEINIG, гарантують, що всі ріжучі кромки ріжучої головки мають абсолютно ідентичну окружність різання. Можна використовувати як повністю автоматичні прямі джоінтери при гладкому струганні, так і повністю автоматичні профільні джоінтери.

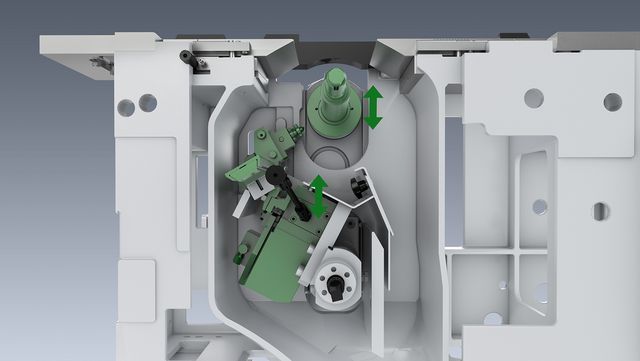

При радіальному переміщенні джоінтери автоматично рухаються разом зі шпинделем, тому ручне втручання не потрібне. Знання та досвід компанії WEINIG гарантують повну надійність цієї складної технології. |
|
|
ЕФЕКТИВНЕ ВИКОРИСТАННЯ РЕСУРСІВ |
|
 |
|
|
|

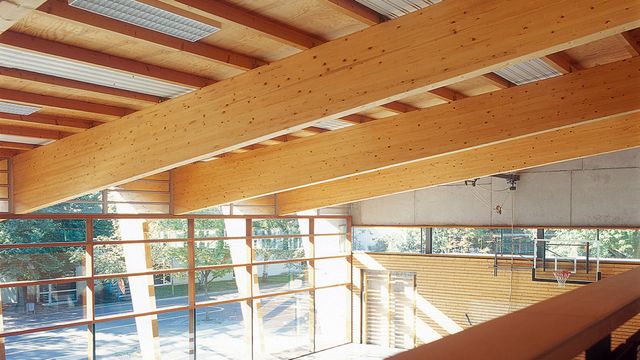

Компанія WEINIG вирішує проблему ресурсоефективності різними способами - одним із них є сучасна технологія стругання, яка розкриває потенціал для економії матеріалів. Це особливо вигідно у випадку KVH і ламелей для клеєних балок, які попередньо стругають, щоб полегшити перевірку поверхні сканером.

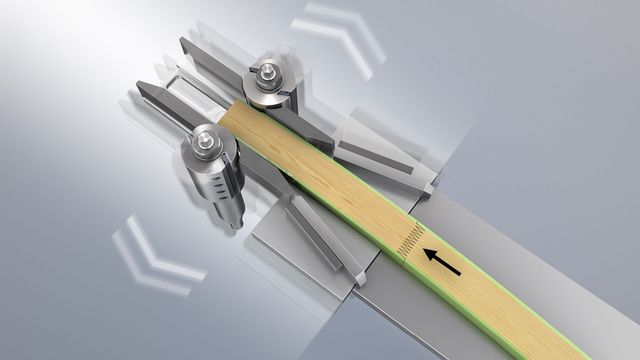

Завдяки протилежно розташованим плаваючим шпинделям, які повторюють кривизну деревини, клеєні ламелі, наприклад, стругаються паралельно на однаковій ширині, що зводить до мінімуму зняття стружки.

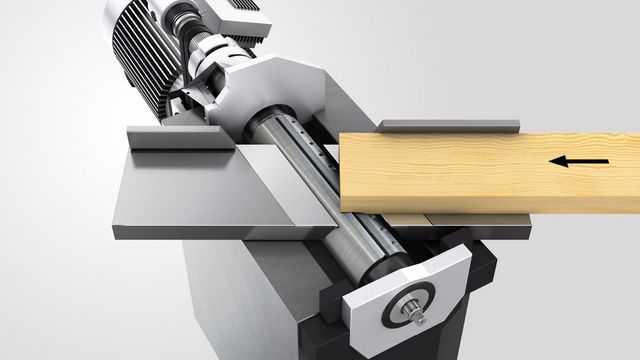

Зазор між заготовками, необхідний для плаваючих шпинделів, збільшує ризик появі відбитків в зоні фугувального шпинделя верстата. Цьому ефекту можна запобігти, встановивши шпиндель під кутом 30° до столу верстата. Для мінімізації відведення стружки з горизонтальних шпинделів можна також використовувати сильні притискні елементи зверху. |
|
|
Ще більше можливостей:
прокачай свій hydromat 4000 |
|
|

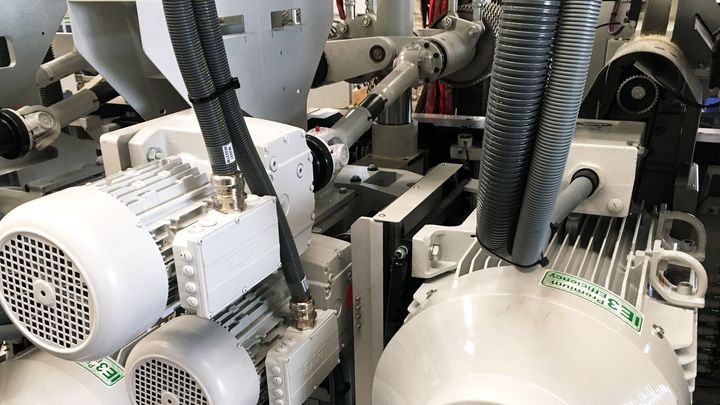

Швидкість подачі до 300 м/хв |
|
 |
|
Hydromat 4000 забезпечує максимальну швидкість подачі 300 м/хв. Всі ролики подачі та столу приводяться в дію індивідуальними приводами та дуже міцними карданними валами.
У поєднанні з направляючою консоллю це створює дуже надійну систему подачі, яка забезпечує рівномірне транспортування деталей по верстату.
Великий діаметр роликів 250 мм забезпечує відмінну передачу потужності на заготовки, які транспортуються через верстат дуже плавно. |
|
|

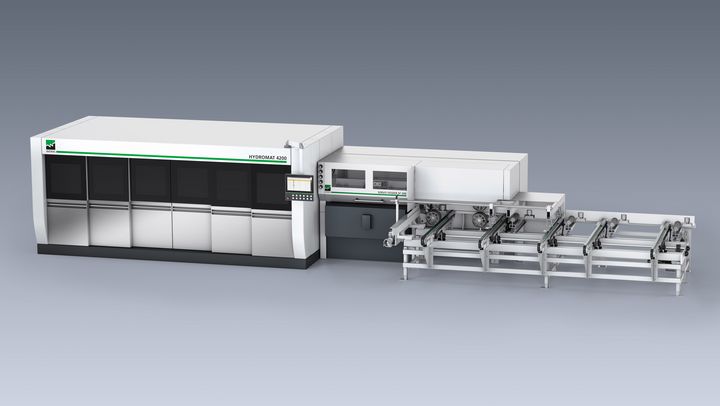

Подача за допомогою сервоприводу ServoFeeder |
|
 |
|
Завантаження WEINIG Hydromat 4000 відбувається за допомогою сервоприводу. Це гарантує, що зазор між деталями перед першим шпинделем закривається без імпульсів і що деталі проходять через машину безперервно, одна за одною.
За допомогою WEINIG ServoFeeder виробничий процес постійно забезпечений, і ви можете повністю використовувати потенціал продуктивності WEINIG Hydromat 4000!
|
|
|

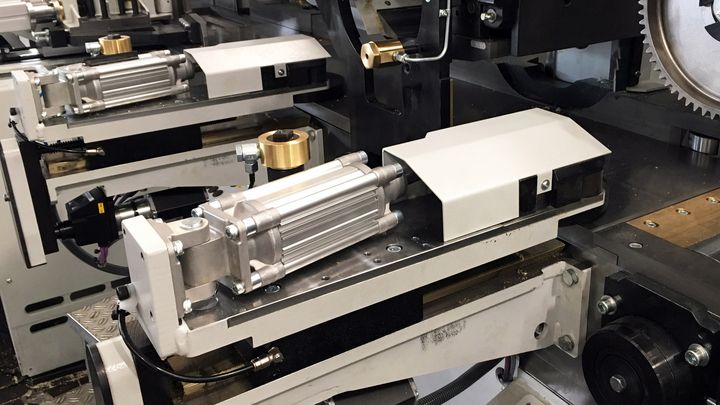

Автоматична зміна розмірів |
|
 |
|
Завдяки елементам, що керуються ЧПУ, розміри деталей, що оброблює WEINIG Hydromat 4000 можна змінювати автоматично. Крім шпинделів, сюди також входять бічні притискні ролики, напрямна лінійка і джоінтери.
Це означає, що ручне втручання оператора не потрібне - економія часу та грошей!
|
|
|

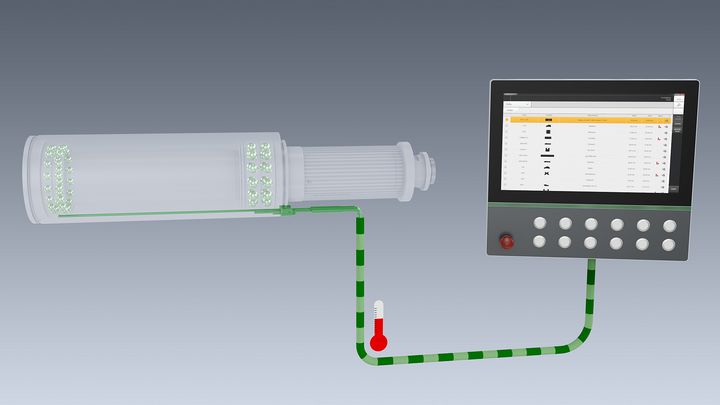

МОНІТОРИНГ ТЕМПЕРАТУРИ ПІДШИПНИКІВ ШПИНДЕЛІВ |
|
 |
|
Ви досягаєте максимальної надійності виробництва завдяки контролю температури фрезерних шпинделів за допомогою системи керування WMC. Це означає, що ви завжди знаєте стан шпинделів і можете вчасно планувати інтервали технічного обслуговування. Це дозволяє уникнути незапланованих простоїв і підвищує експлуатаційну готовність верстата. |
|
|
Сфери застосування:
WEINIG Hydromat 4000 |
|
|
|
Чотирьохстороннє гладке стругання |
|
|
|
|
|
|
|
Відео презентація
Weinig Hydromat 4000 |
|
|
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
WEINIG HYDROMAT 4000 |
|
| |
| |
| |
